LaSole täckdikningsplog & COOK'S AGPS Styrsystem.

Täckdikningsplogar

Vi importerar och säljer kvalitativa plogar från LaSole i tre storlekar för att passa just din gårds behov!

Se deras hemsida här:

https://www.lasole.ca/la-draineuse?lang=en

GPS-System Installation

Installation av COOK'S AGPS för effektiv maskinstyrning av täckdikningsmaskin och blad och schaktvagnar för ytplanering.

https://www.cooksagps.com/products

Teknisk Support

Expertstöd för alla våra produkter och system.

Teknisk Support

Expertstöd för alla våra produkter och system.

Grusvagnar

Inom kort kommer vi även kunna erbjuda grusvagnar med elevatorband.

Håll utkik!

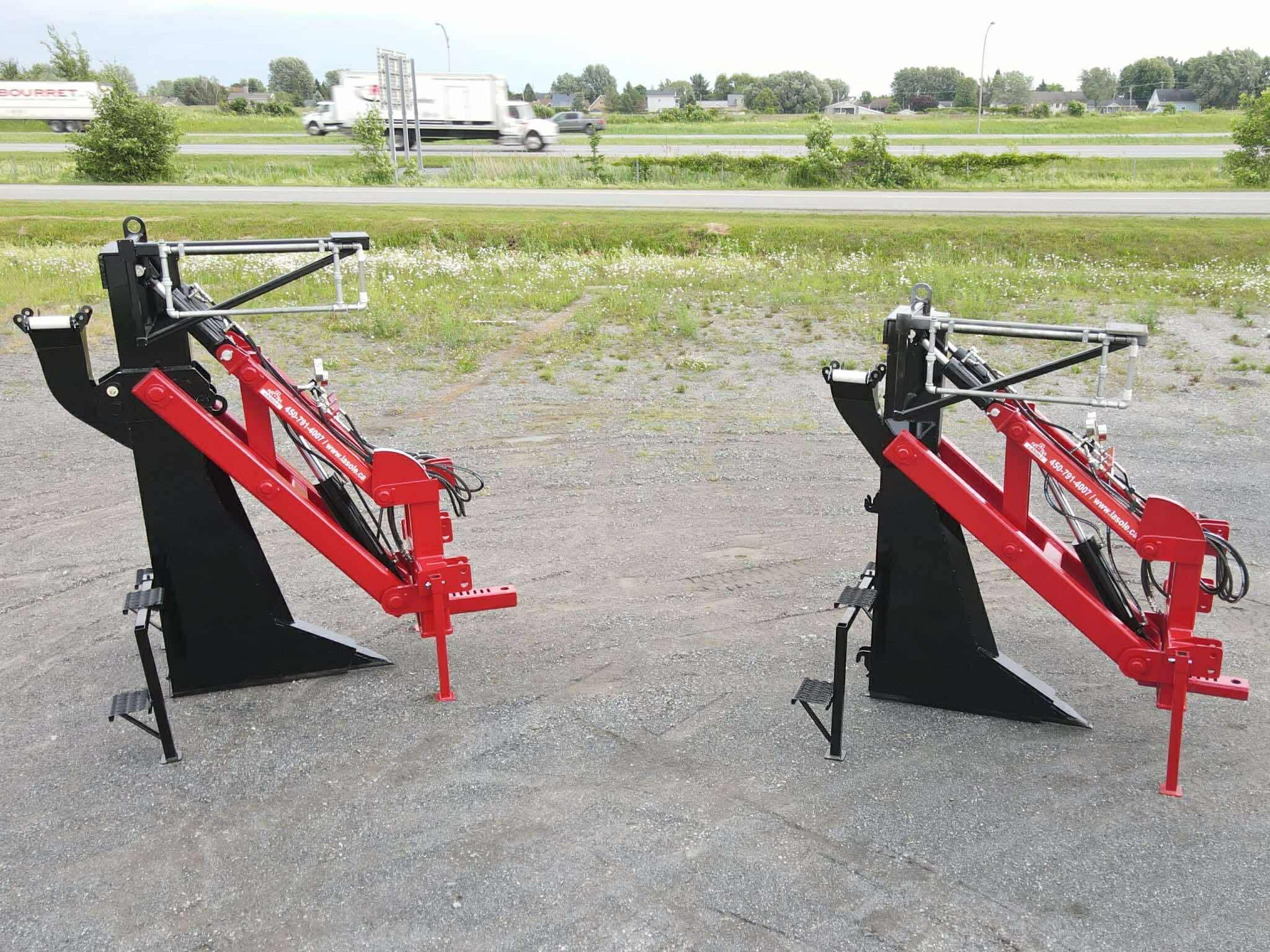

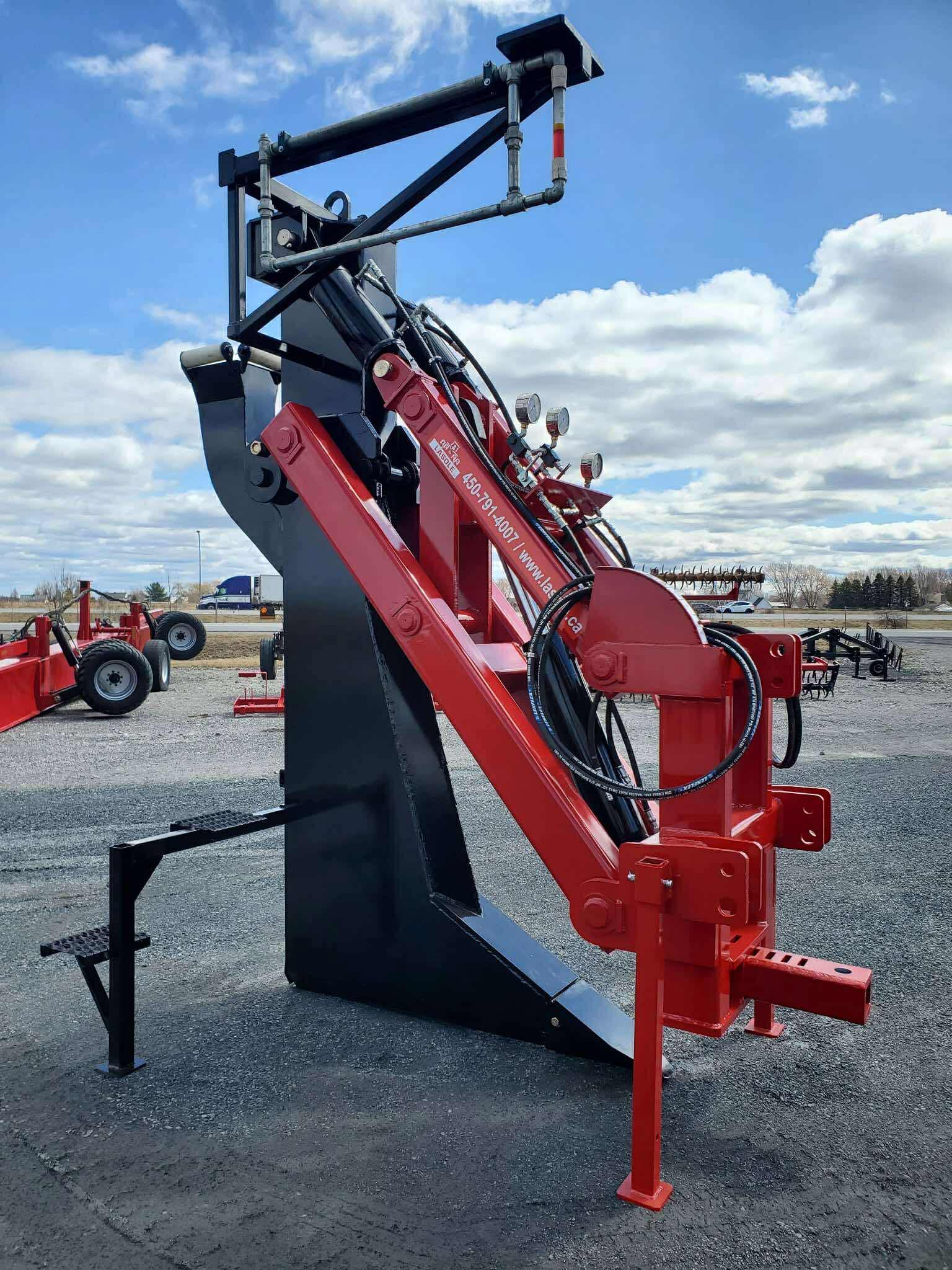

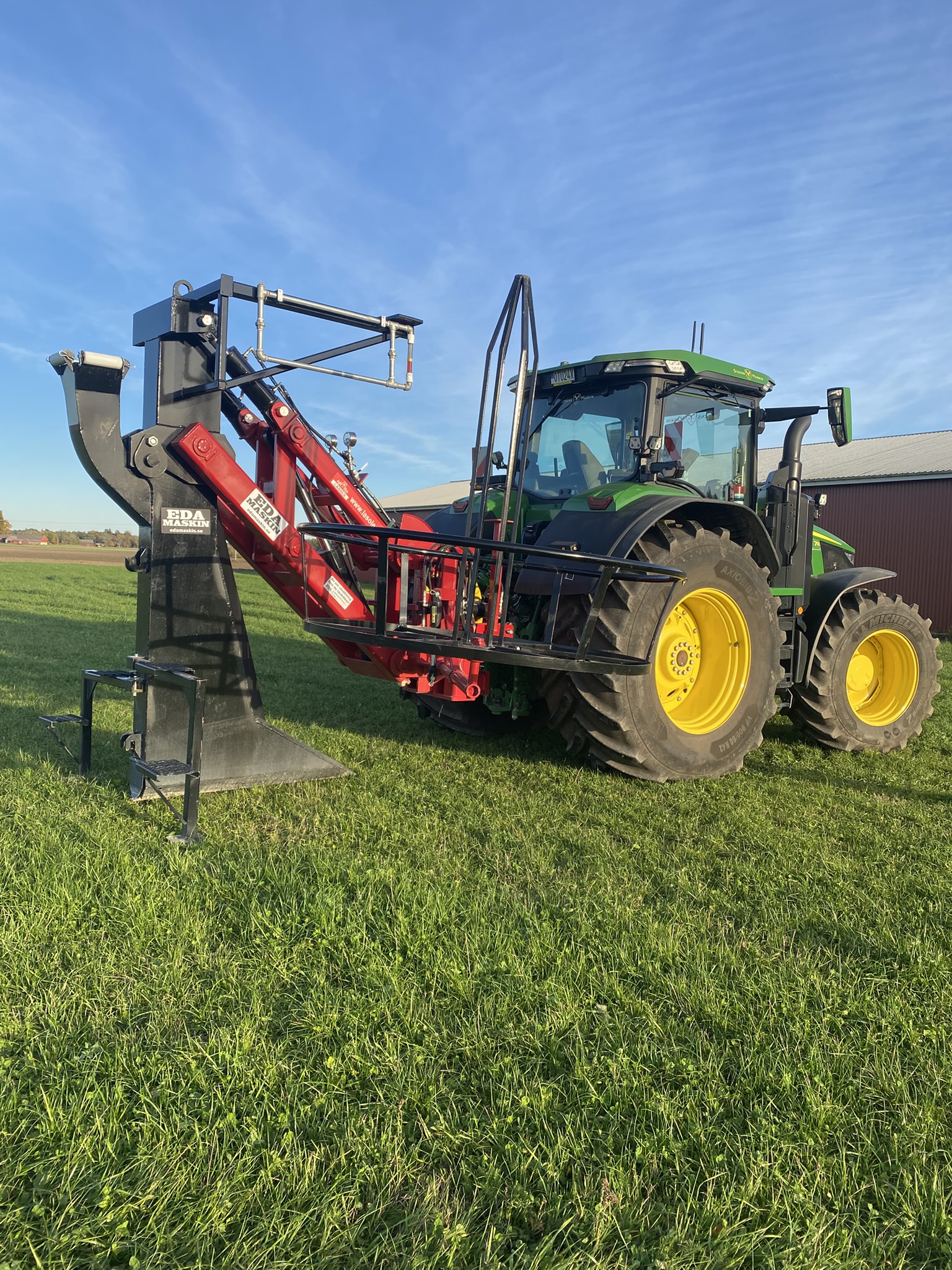

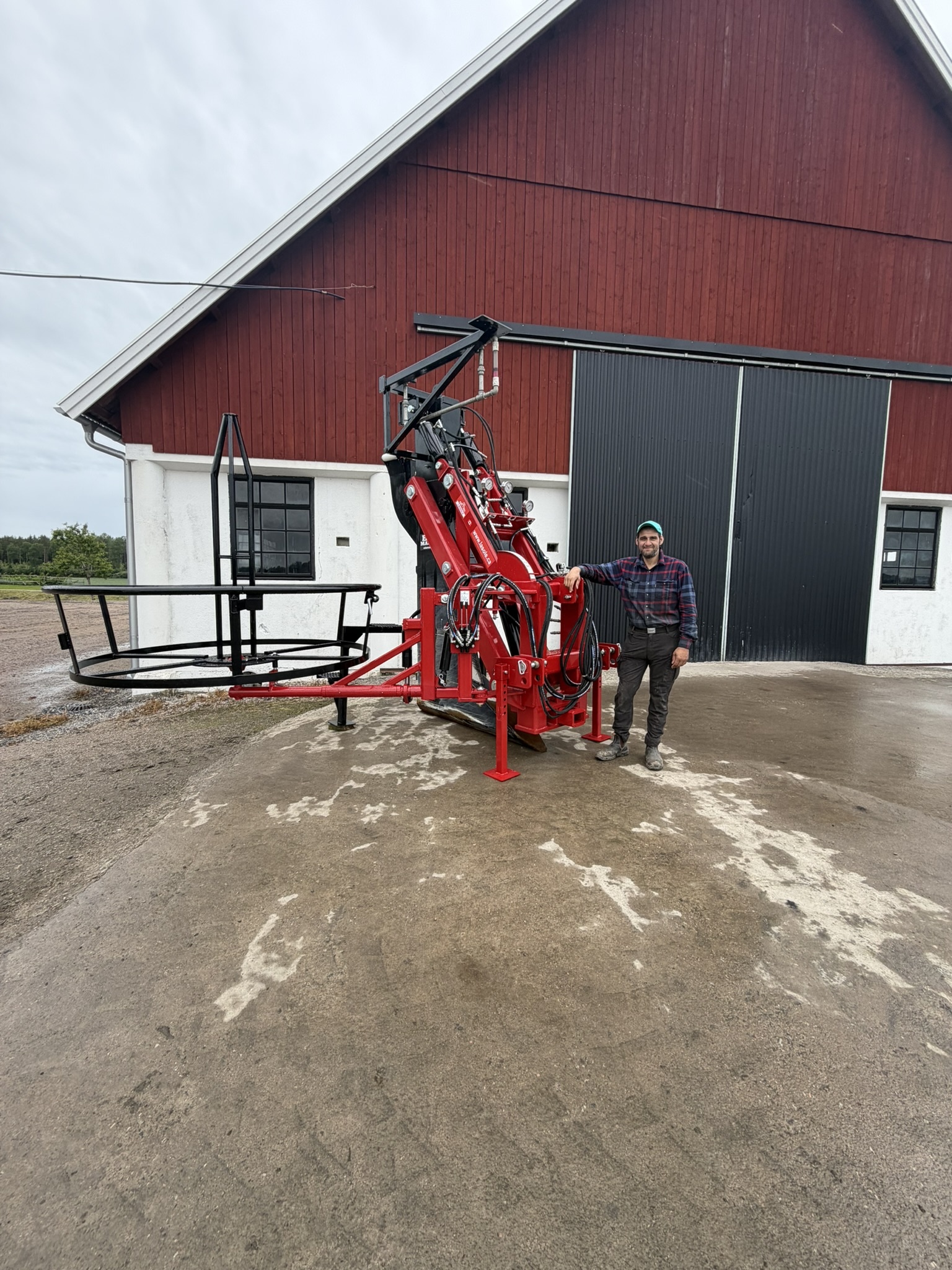

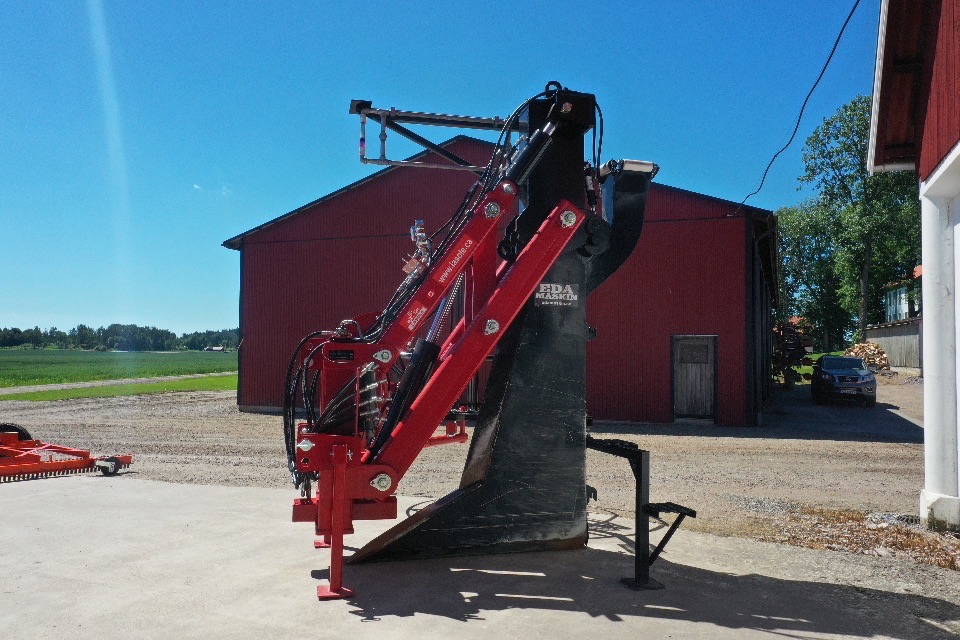

Täckdikningsplog 1800P

DualLink 1800 PIVOT

Flaggskeppet i vår serie

Kan lägga max 180 cm djupt med slangdimension från 58-200mm-slang. Svängbar modell för de midjestyrda eller bandgående större traktorerna,  Passar även bra för tex stjärndikning eller där man har stort behov av att svänga mer frekvent. En stor fördel där du vill dika hela vägen ut mot en skogskant tex.

Utrustad med det unika snabbfästet för snabbt byte av läggarlåda och sko.

Alltid utrustad med chockventil för stenpåkörning med fri retur mot traktor.

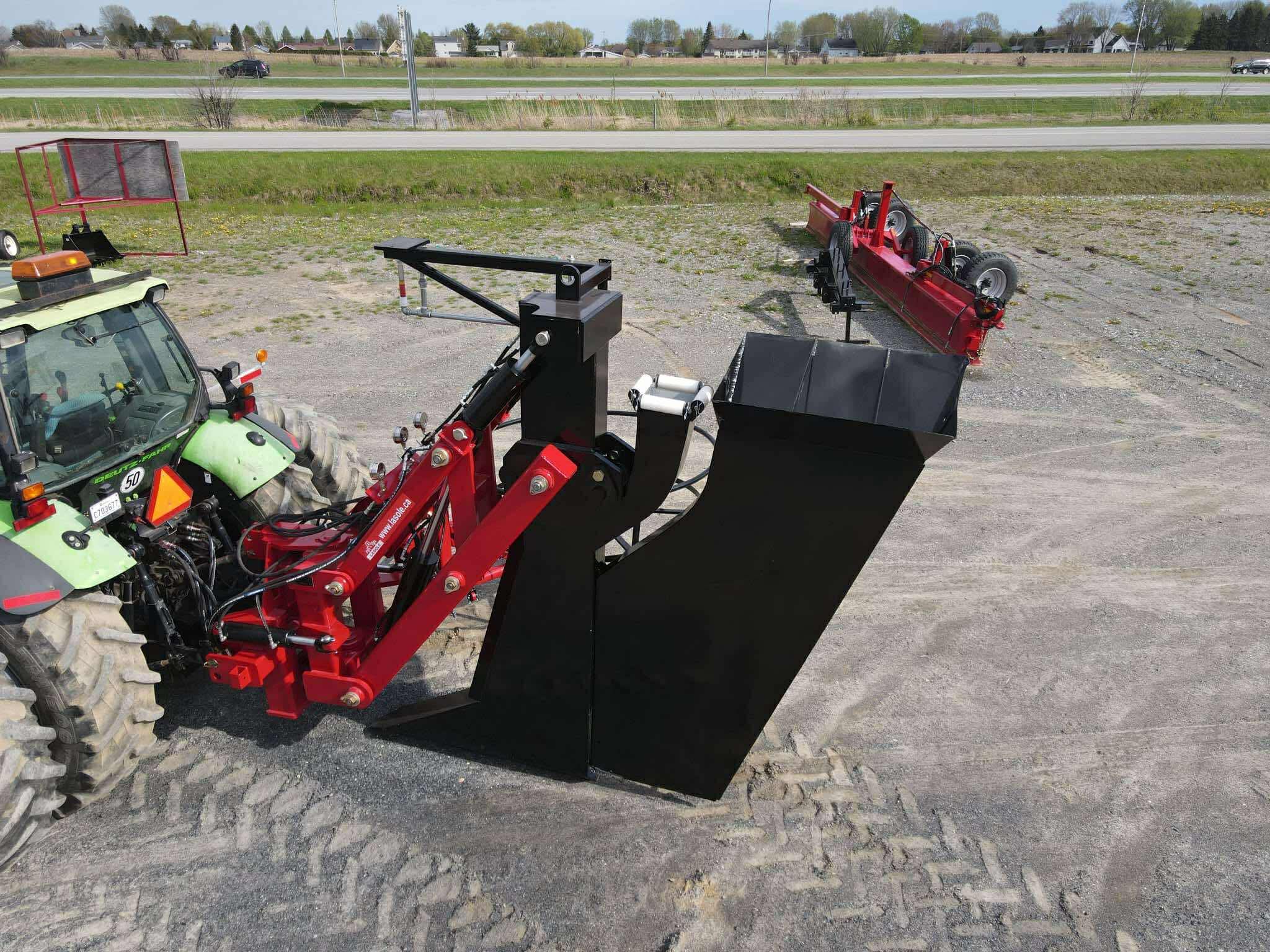

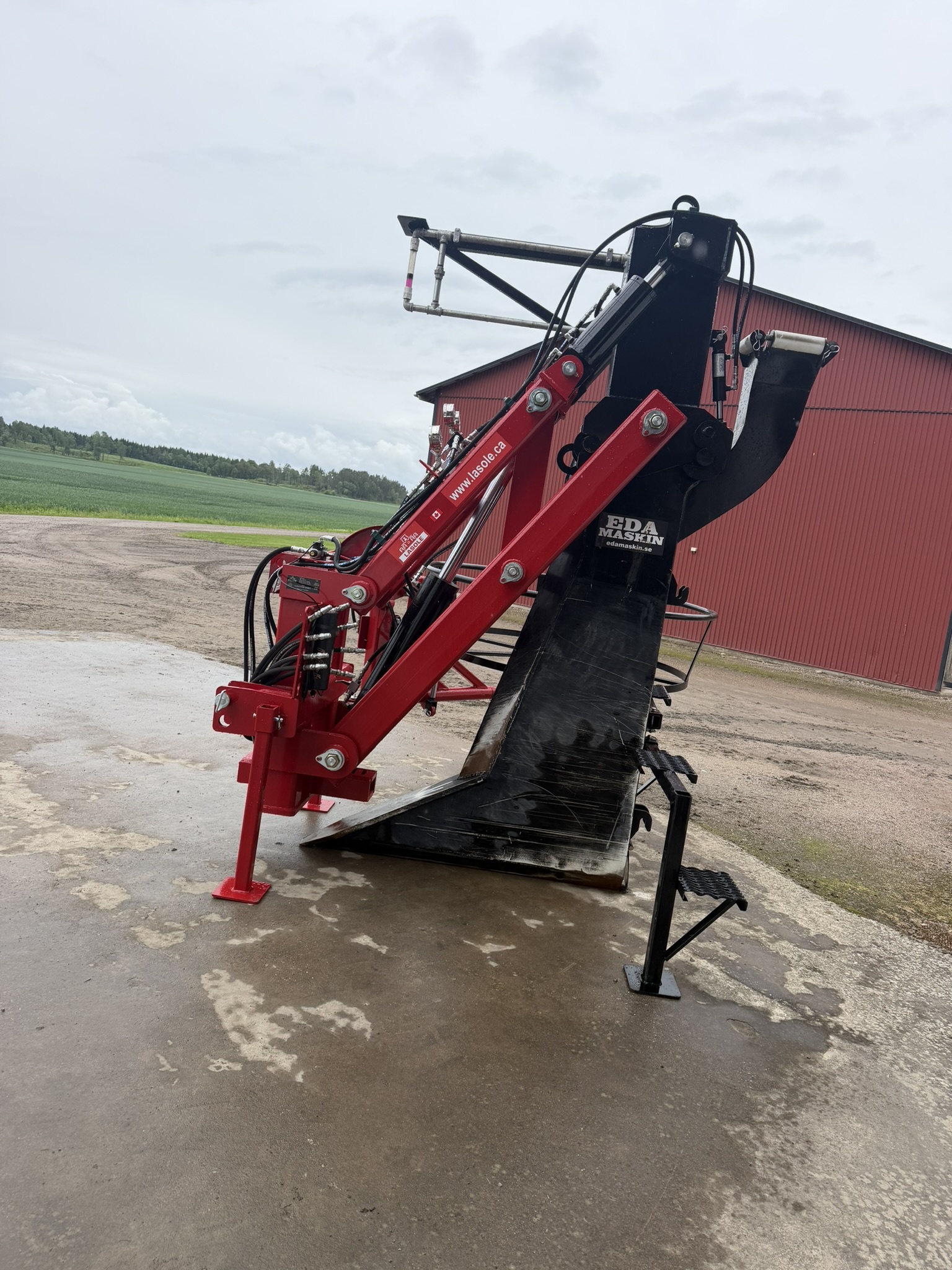

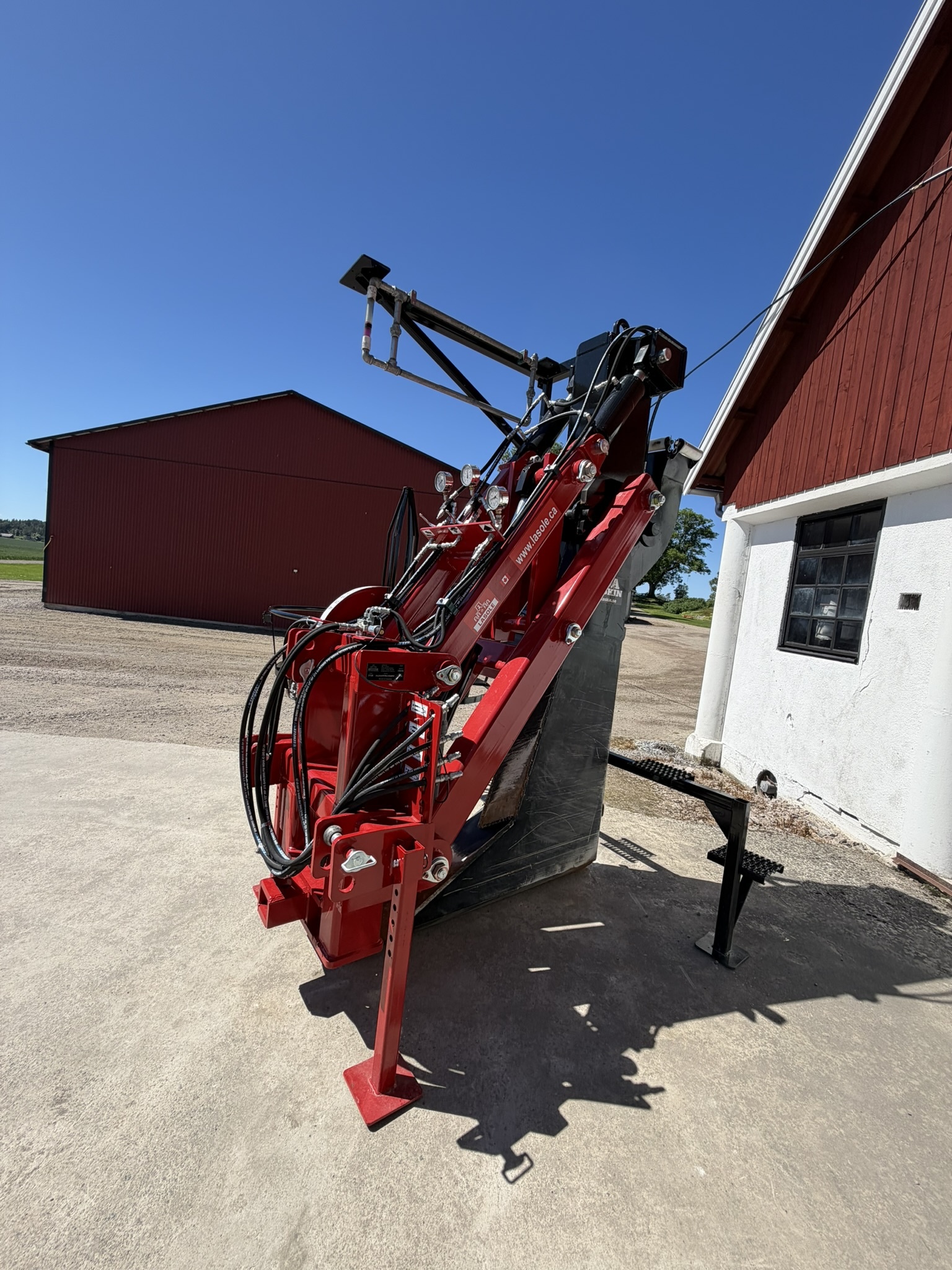

Täckdikningsplog 1800F

DualLink 1800 FIX

Kan lägga max 180 cm djupt med slangdimension från 58-200mm-slang. Fast modell för mellanstora traktorer från 8 ton och uppåt där möjligheten att ändra riktningskurs är mindre.

Utrustad med det unika snabbfästet för snabbt byte av läggarlåda och sko.

Alltid utrustad med chockventil för stenpåkörning med fri retur mot traktor.

Täckdikningsplog 1350M

DualLink 1350 MINI

Kan lägga max 135 cm djupt med 58-128mm-slang. Fast modell för de lite mindre traktorerna från 7 ton och uppåt. Denna modell är instegsmodellen i vår serie av plogar.

Kan enbart levereras med fast läggarlåda för 2- 4 tums-slang.

Alltid utrustad med chockventil för stenpåkörning med fri retur mot traktor.

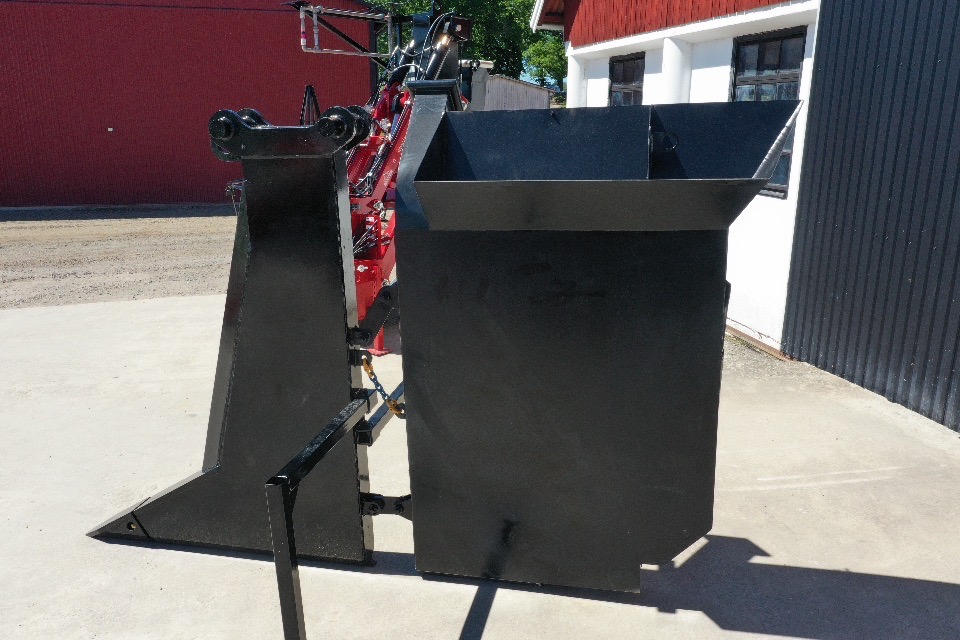

Gruslåda

Vår unika låda för grusning av slang kan även i standardutförande utföra grusfilter/pyramider där man önskar grus ända upp i ytan av spåret.

Monteras i snabbfäste baktill på läggarlådan/skon.

Passar både 4 och 6 tums läggarlåda/sko och kan enkelt eftermonteras vid senare beställning.

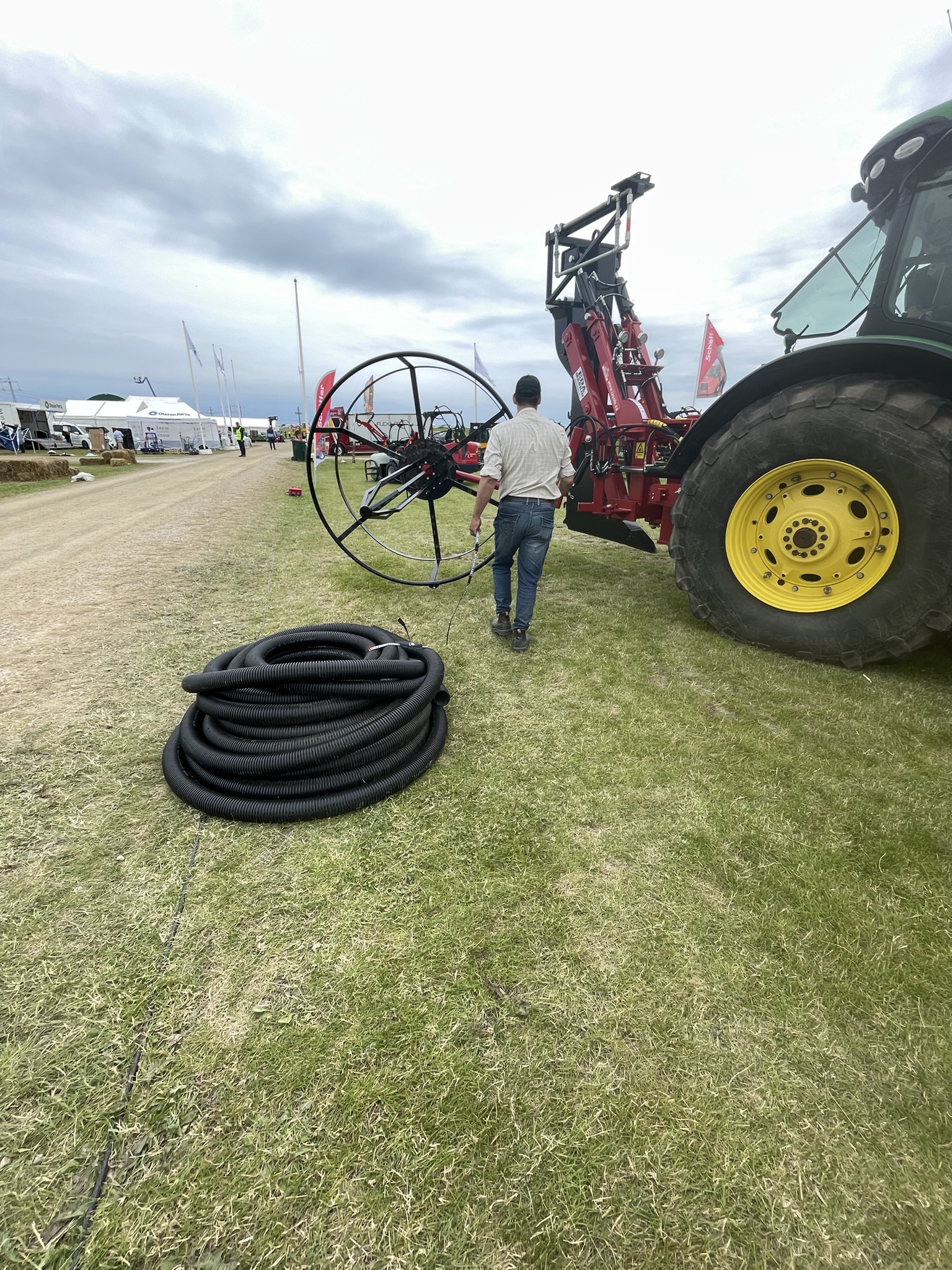

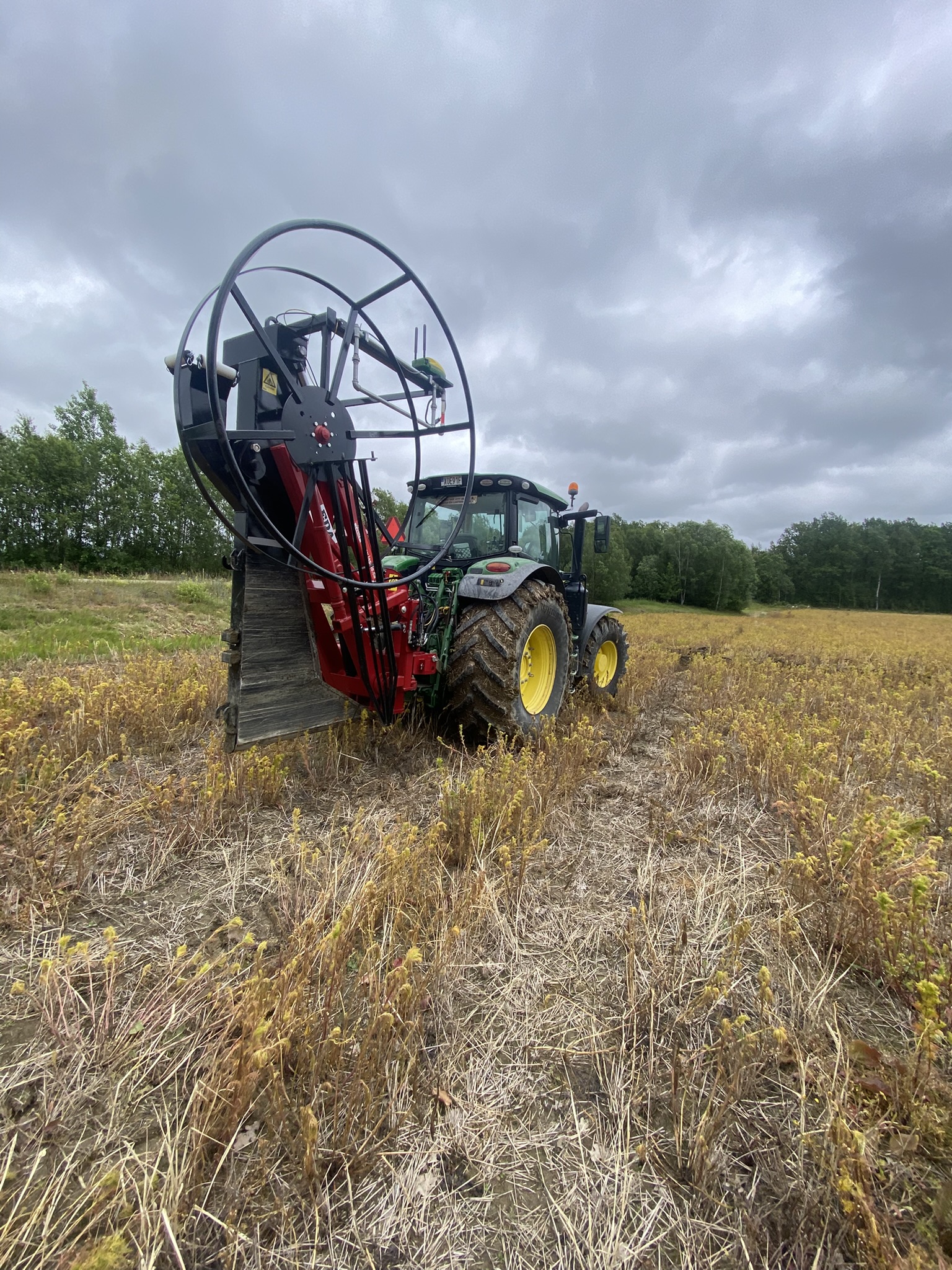

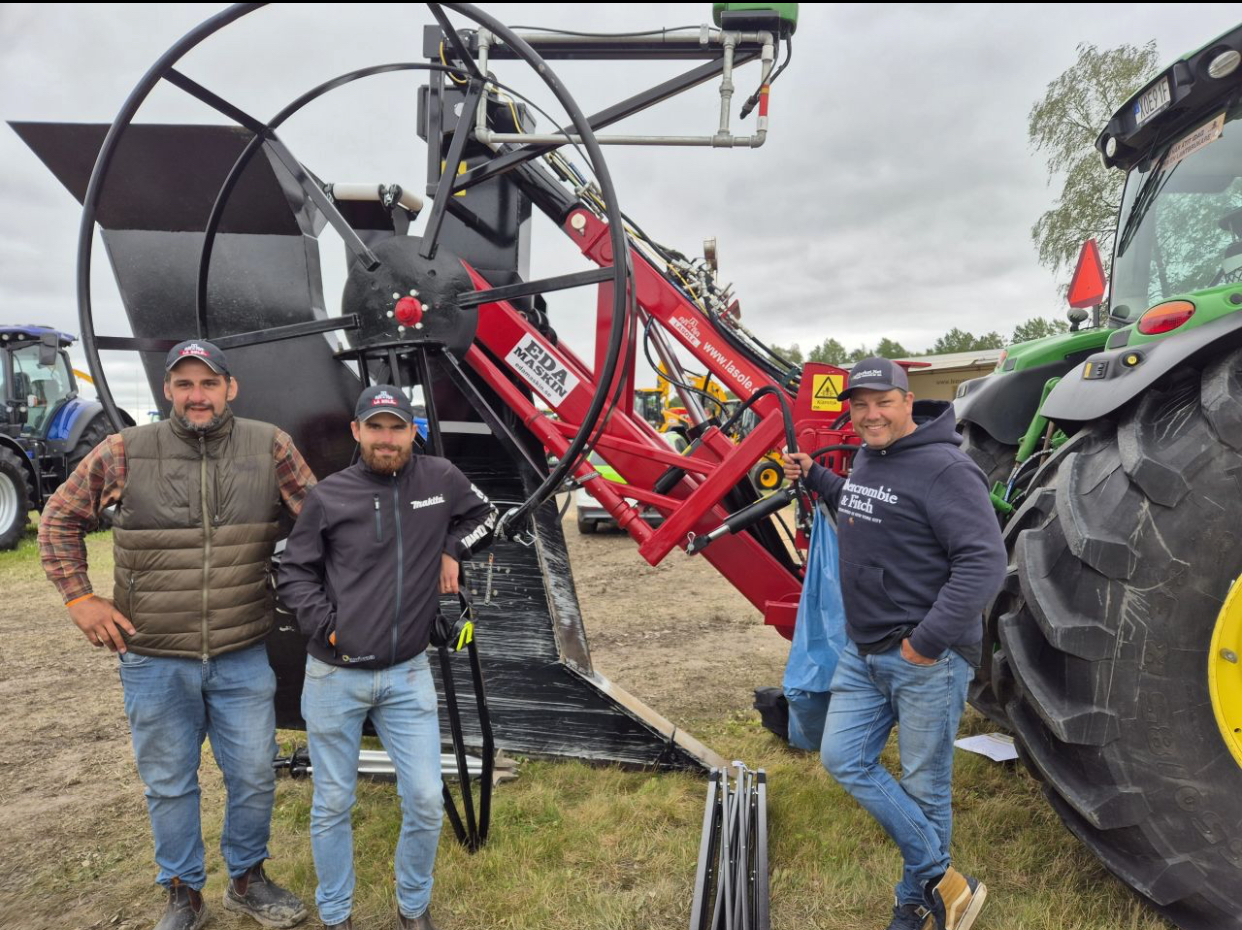

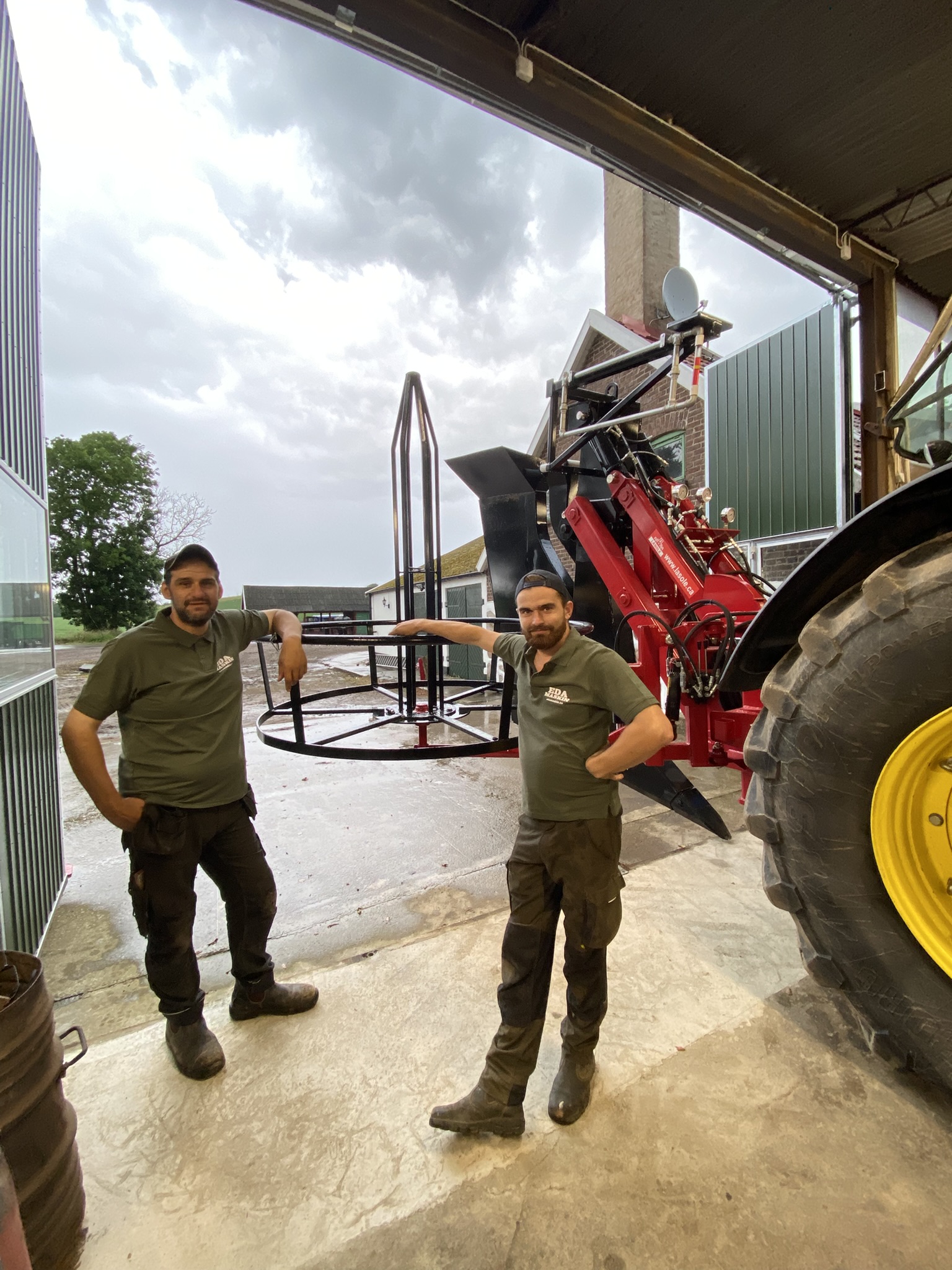

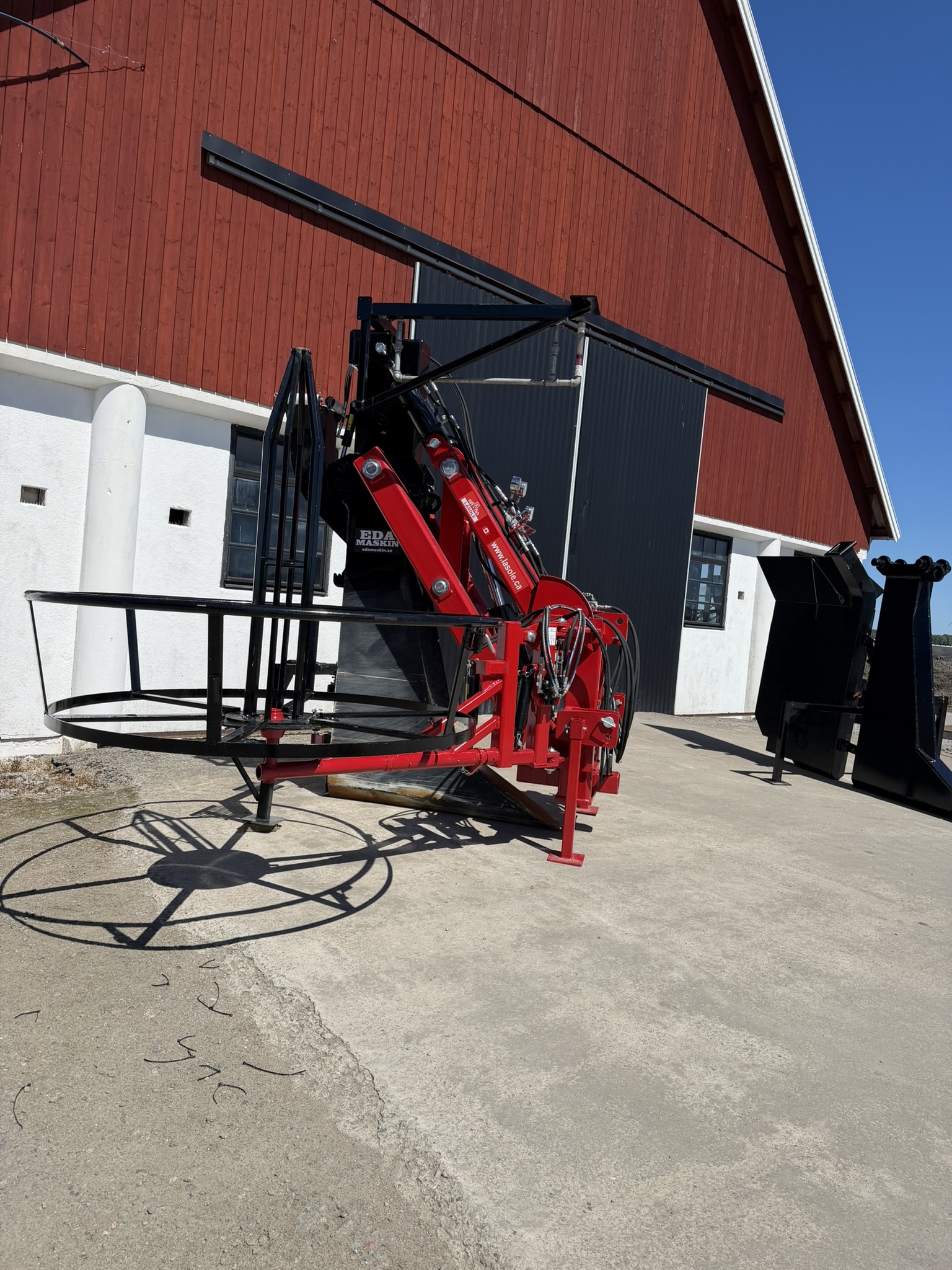

Slangvinda

Vår mycket populära slangvinda för upp till 3 stycken 250m rullar är en given succé. Dess sinnrika konstruktion är lika smart som enkel.

Hanteras av separat ventil ute på plogen för enkel lastning av en person.

Fälls in och ut för enkel transport-omställning på ca 1 minut av en person.

Full uppsikt över slangen och minimerad risk för skada på traktorn då allt är i bak vilket lämnar traktorns front fri för frontvikt/lastare och god sikt.

Slangvinda

Fylls enkelt på med mer slangrullar av en person från marken. Inga tunga lyft och snabb pålastning för att fortsätta raskt med dikningsarbetet.

Kan eftermonteras med separata fästen för andra tillverkare av maskiner.

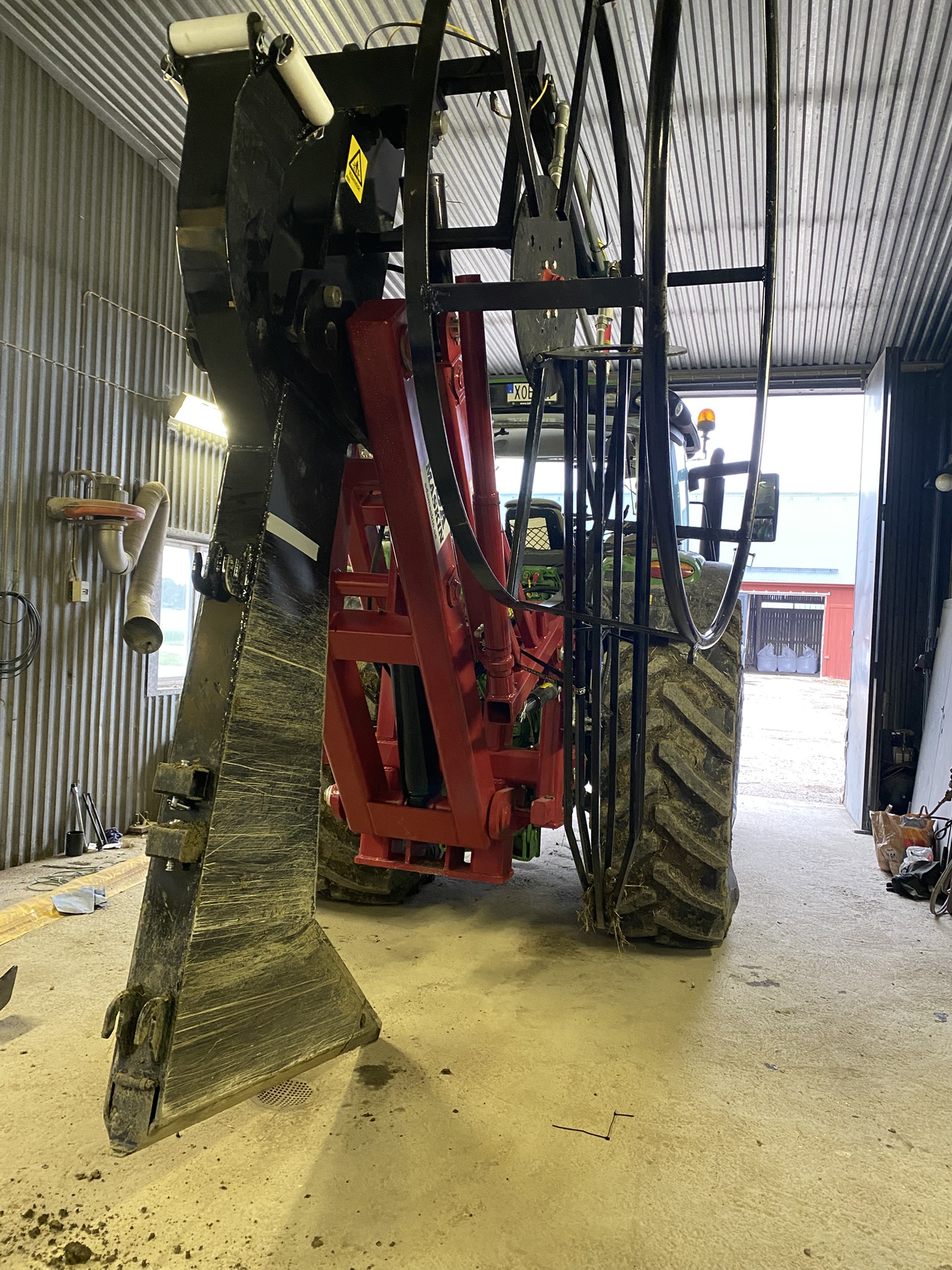

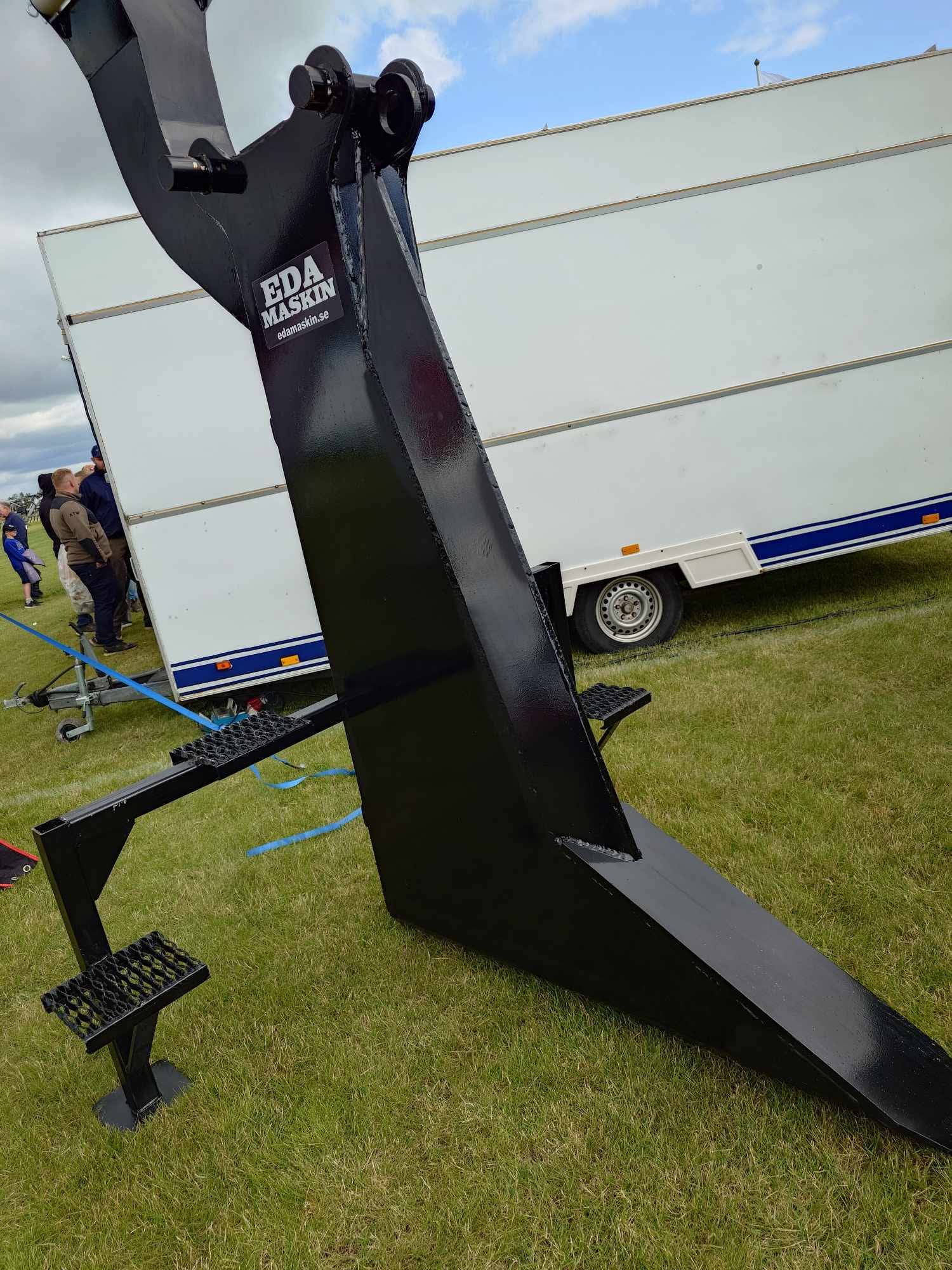

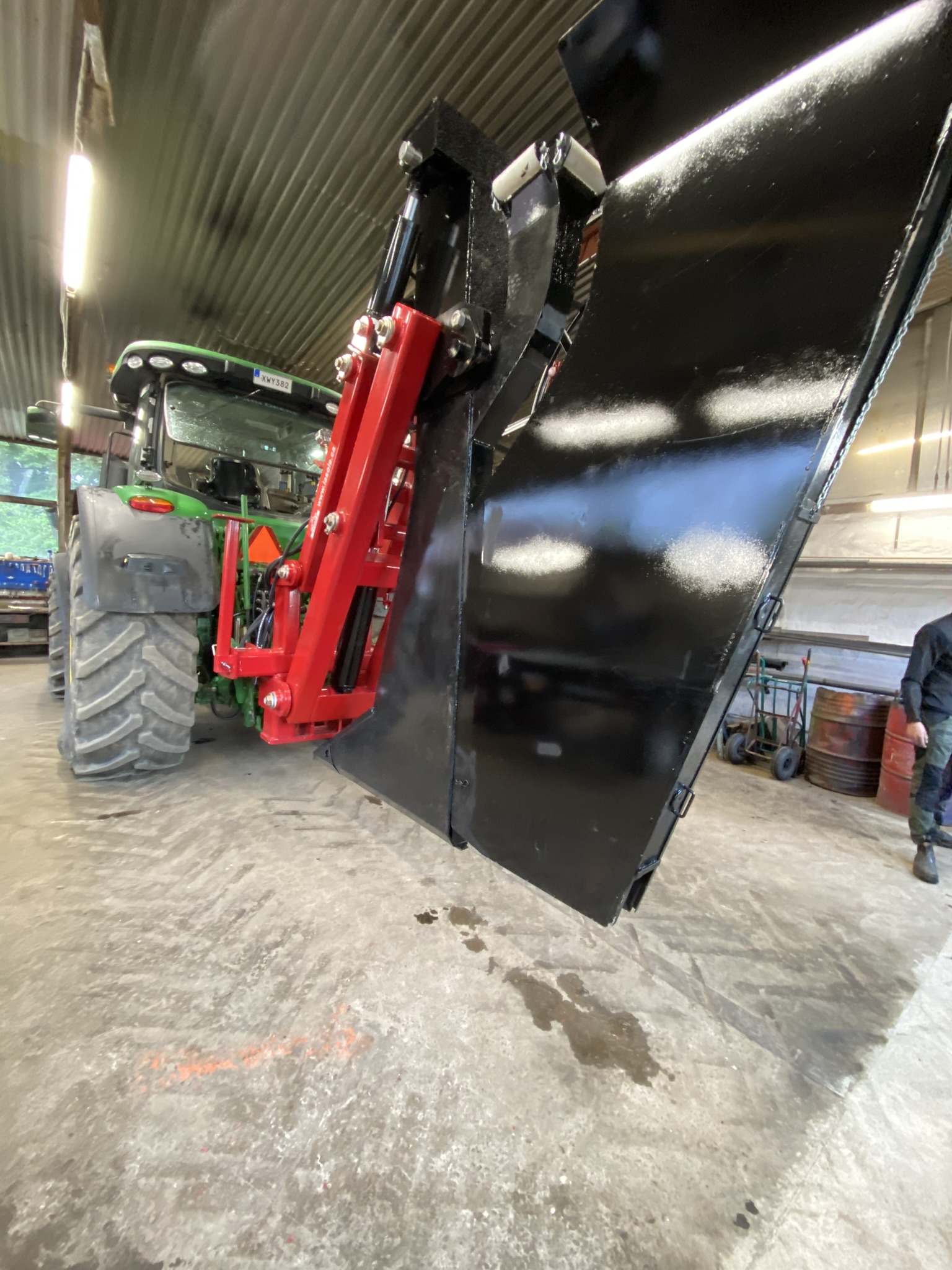

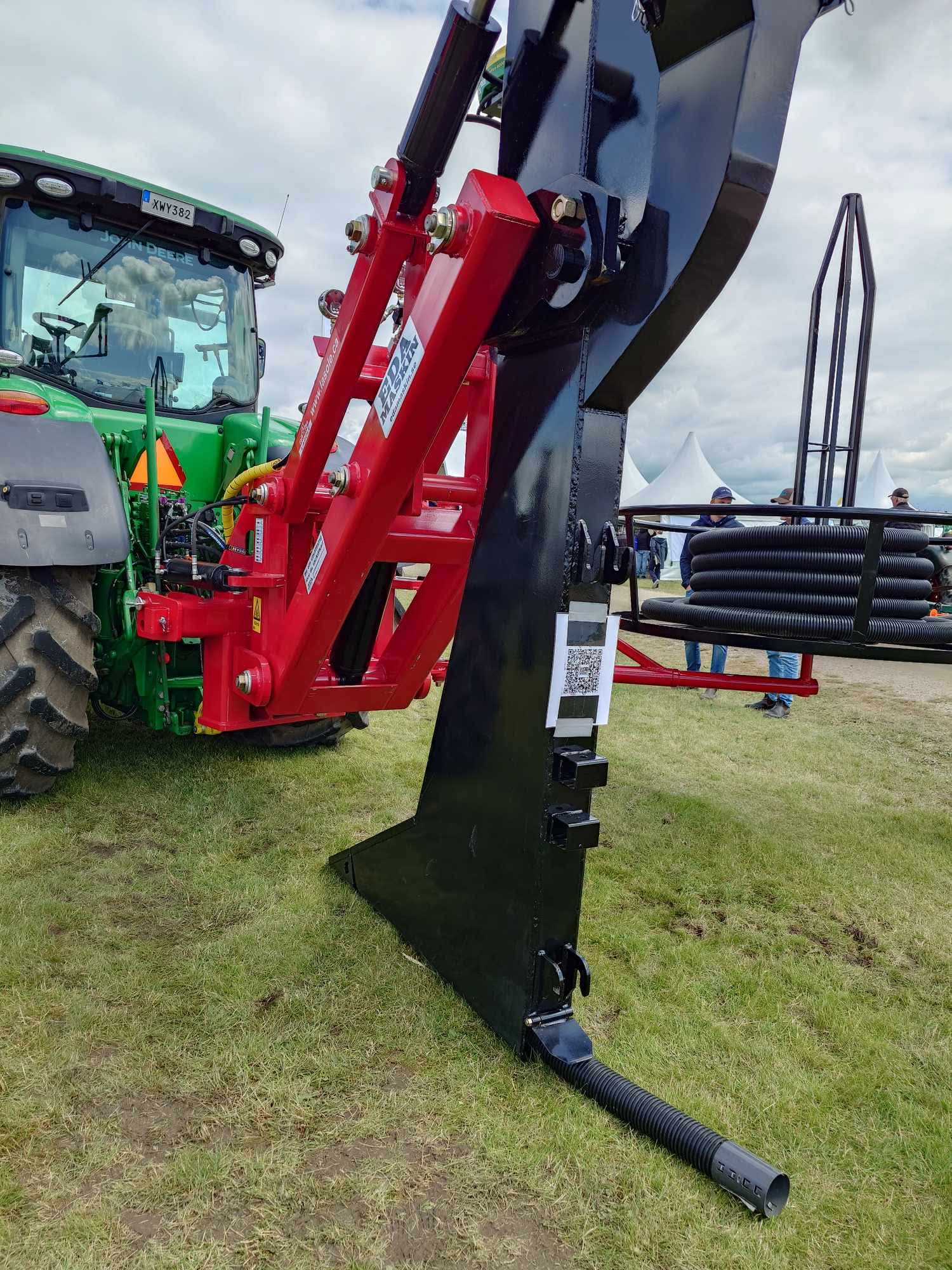

Läggarlåda/sko 135mm

Vårt unika system med flera modeller på sko gör att du snabbt byter emellan för att alltid kunna köra med så litet motstånd i marken hela tiden. Byte av läggare tar ungefär 5 minuter.

På bilden visas den mindre skon för slangdimension upp till 135mm utvändigt mått.

Ytterliggare en fördel med snabb-bytessystemet är att vid stenpåkörning ställer man enkelt av skon i backen, kör fram basmaskinen med paralellogrammet och gräver bort hindret för att snabbt backa tillbaka kroka fast skon och köra vidare.

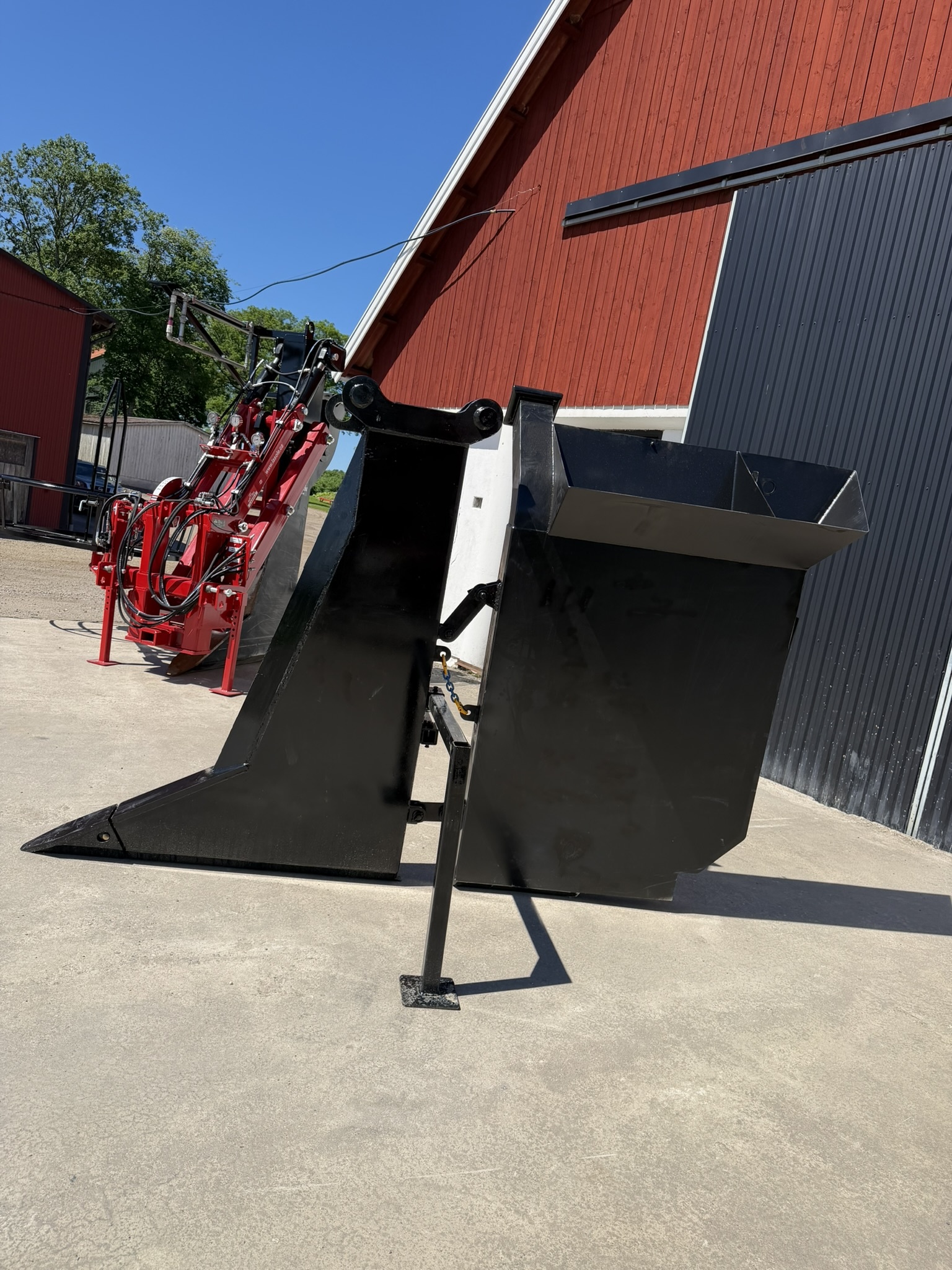

Läggarlåda/sko 200mm

Vårt unika system med flera modeller på sko gör att du snabbt byter mellan för att alltid kunna köra med så litet motstånd i marken hela tiden. Byte av läggare tar ungefär 5 minuter.

På bilden visas den större skon för slangdimension upp till 200mm utvändigt mått.

Ytterliggare en fördel med snabb-bytessystemet är att vid stenpåkörning ställer man enkelt av skon i backen, kör fram basmaskinen med paralellogrammet och gräver bort hindret för att snabbt backa tillbaka och kroka fast skon och köra vidare.

Vikten av fin botten

Vårt unika system med skålad botten gör att din slang läggs på exakt rätt ställe med stöd från både sidor och botten. Den rör inte loss onödigt mycket jord runt där slangen skall ligga vilket gör att det kapillära vattnet från både sidan och underifrån kan börja tränga in direkt i slangen, den räntar sig dag ett!

Tack vare skons utformning av stående vass rygg klyver den matjorden uppe vid ytan, håller den kvar nära spåret och blandar med mycket matjord ner i spåret vilket är viktigt för att öka infiltrations-förmågan ner till slangen och få högre ytavrinning. Man vill heller inte böka upp för mycket jord i sidled under förplöjningen vid ytan för att störa nästa passage för traktorn vid slangläggningen.

Under just förplöjningen ser man till att röja spåret fritt från sten och ju fler gånger du förplöjer desto mer förvissar du dig om att slangläggningen går stenfritt och samtidigt får så stor andel matjord med dig ner i spåret vilket är en fördel.

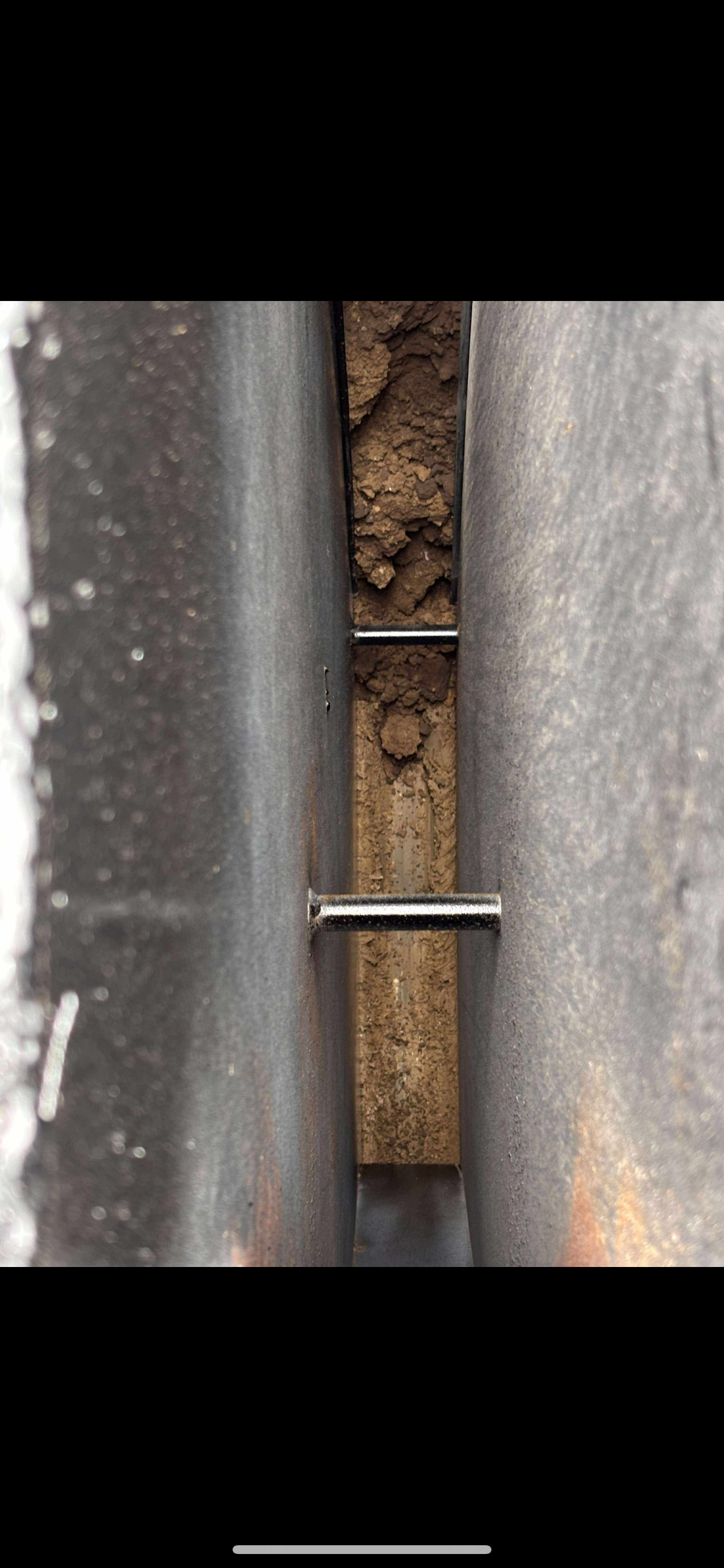

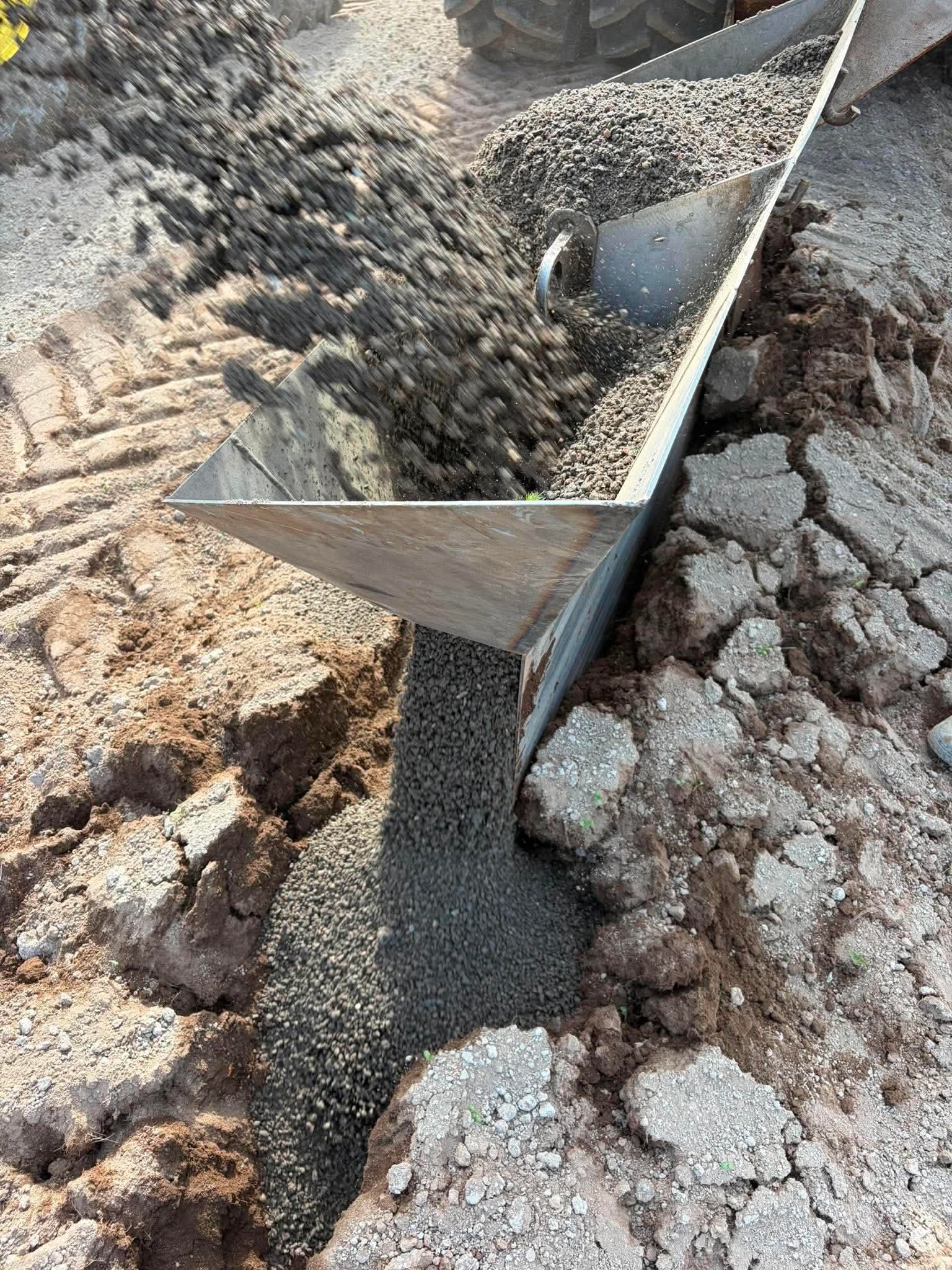

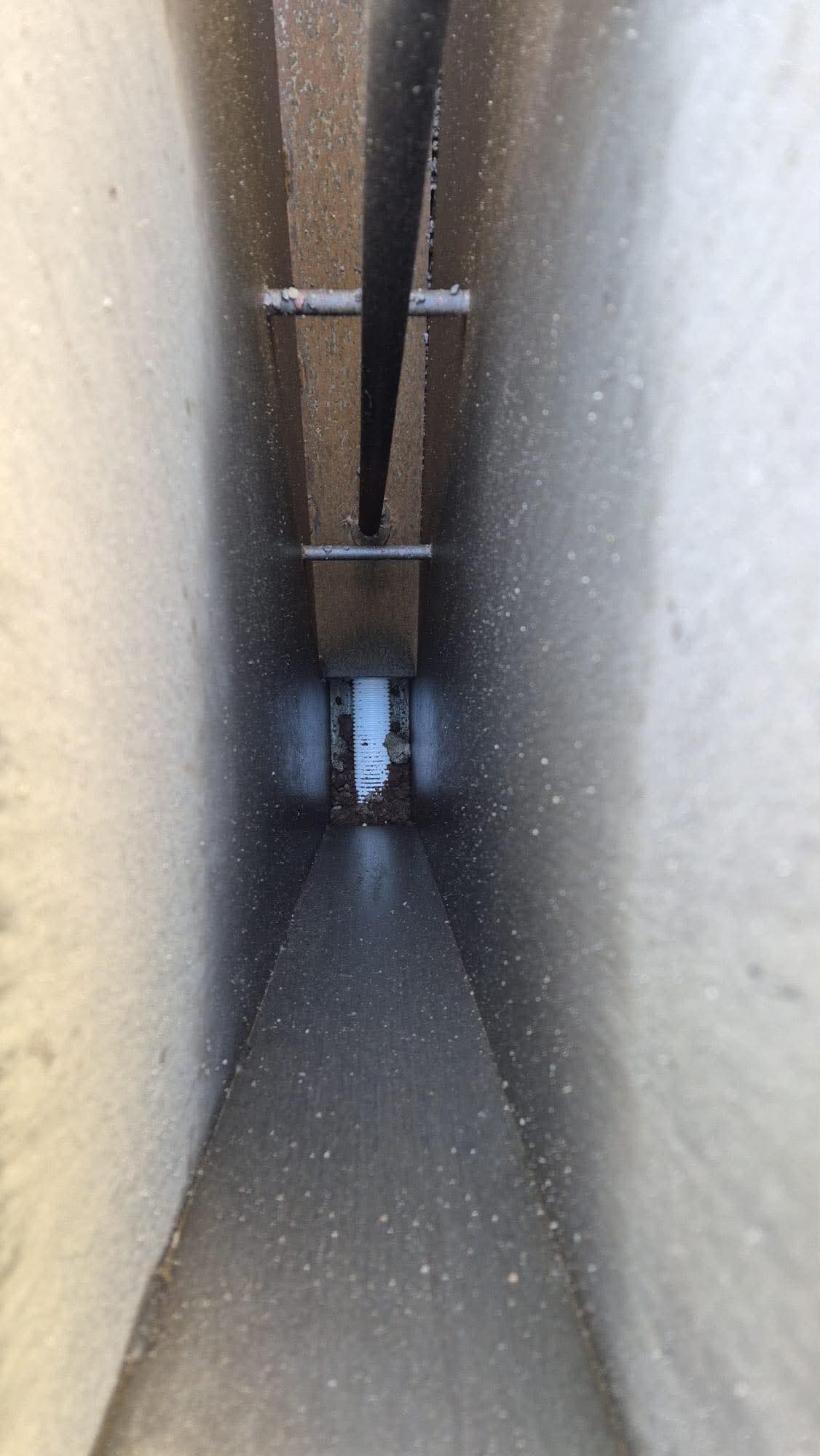

På bilden ser man rakt ner i gruslådan både hur fin den skålade botten man får plus mängden matjord ända ner till slangen.

Med ett filtermaterial som fiberslang eller naturgrus/bergskross ovan och intill slangen ser det till att din dikning tjänar dig väl i många år framåt!

Konstruktion

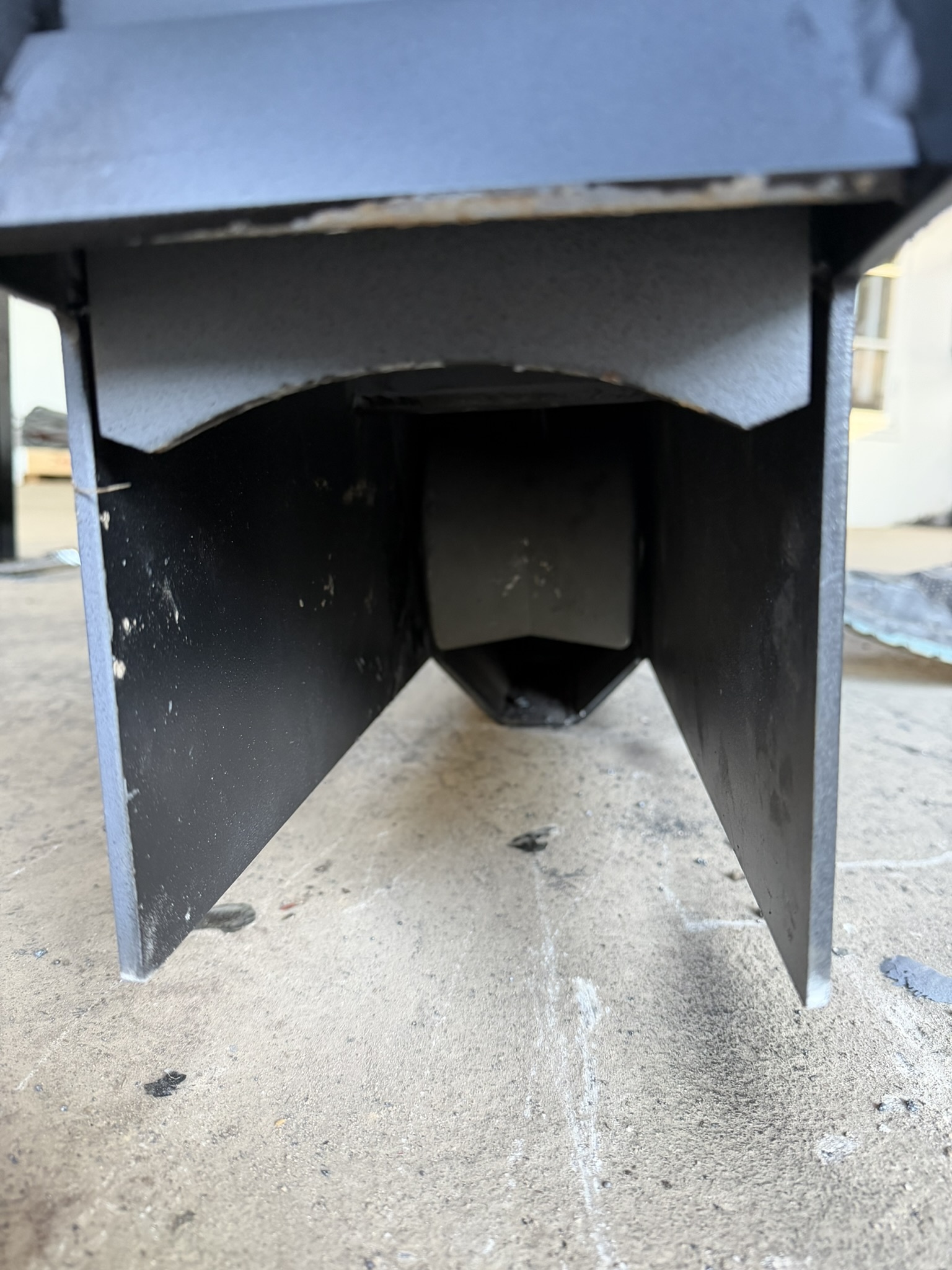

Spetsen i framkant är utrustad med snabbfäste för enkelt demontage vid slitdelsbyte eller påläggning av mer slitmaterial. I bakre kant ser man dess skålformade botten som gör att slangen alltid ses till att ha stöd på större yta än bara direkt underifrån, vilket gör risken att klämma slangen minimal vid stenförekomst eller annan yttre påverkan. Samma sinnrika konstruktion på alla modeller av plog och sko. Man ser även luckan som har en dubbel funktion att hålla utloppet fritt men även se till att av jorden eller grusets tyngd hålla fast slangen i botten på den skålade bottnen. Det gör att det är noll risk för slangen att röra sig både i höjd eller sidled vid läggningsförfarandet.

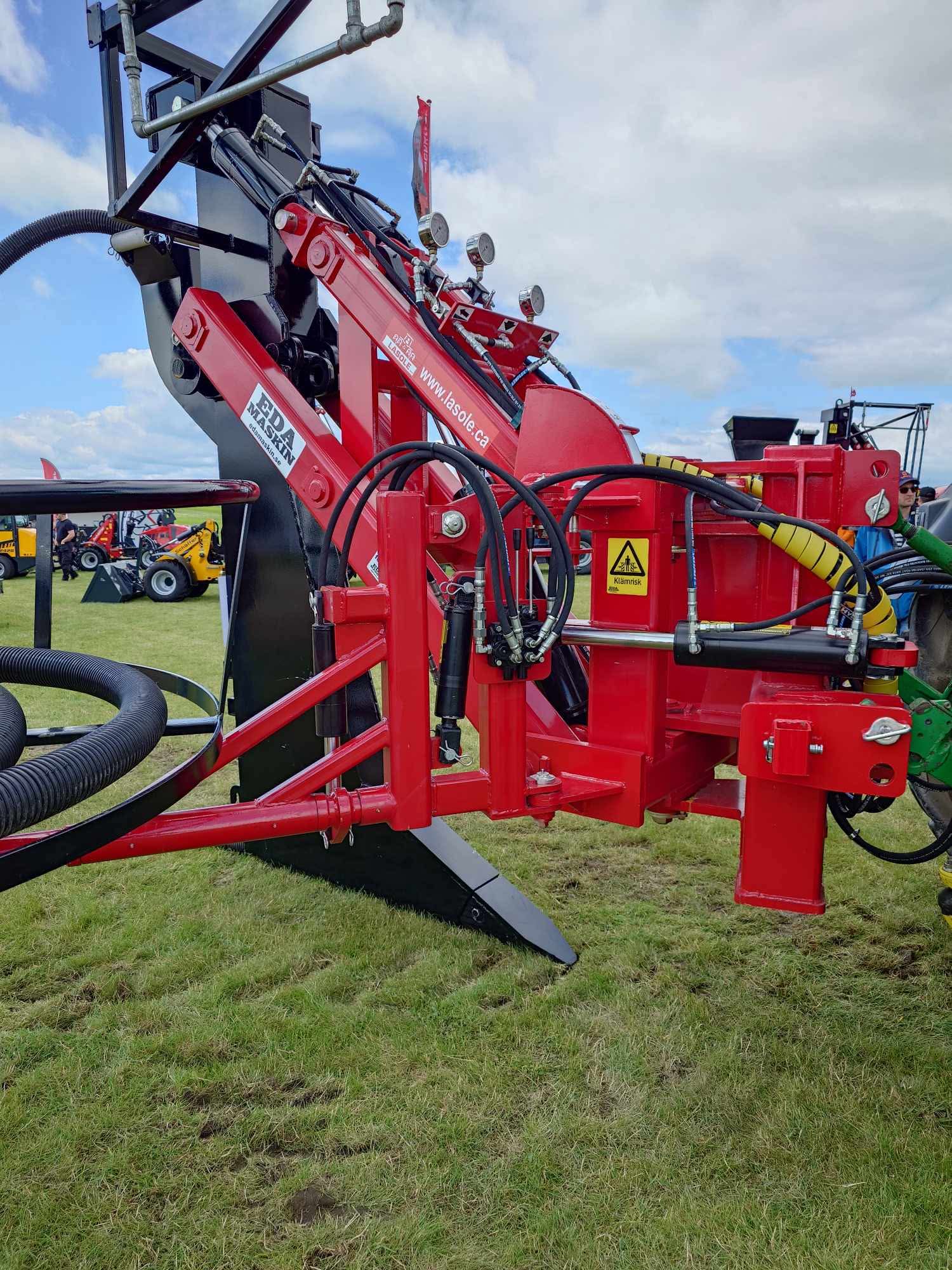

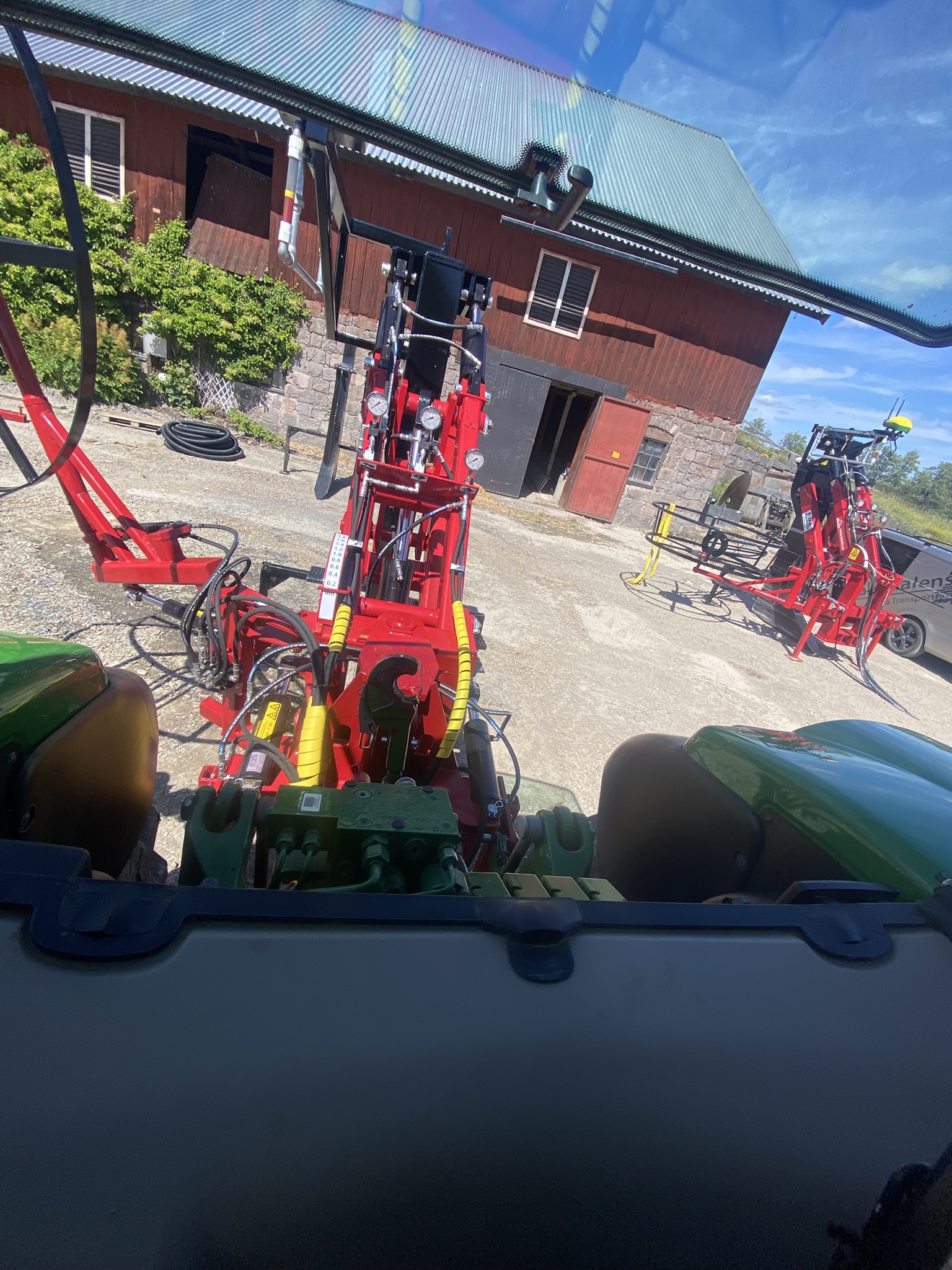

Höjdskala och Tryck-klockor

Den mycket enkla graderade höjdskalan låter dig med full översyn från traktorhytten bestämma manuellt vilket djup du vill förplöja på utan att oroa dig för trasslande kedjor eller jord som lyfter undan den.

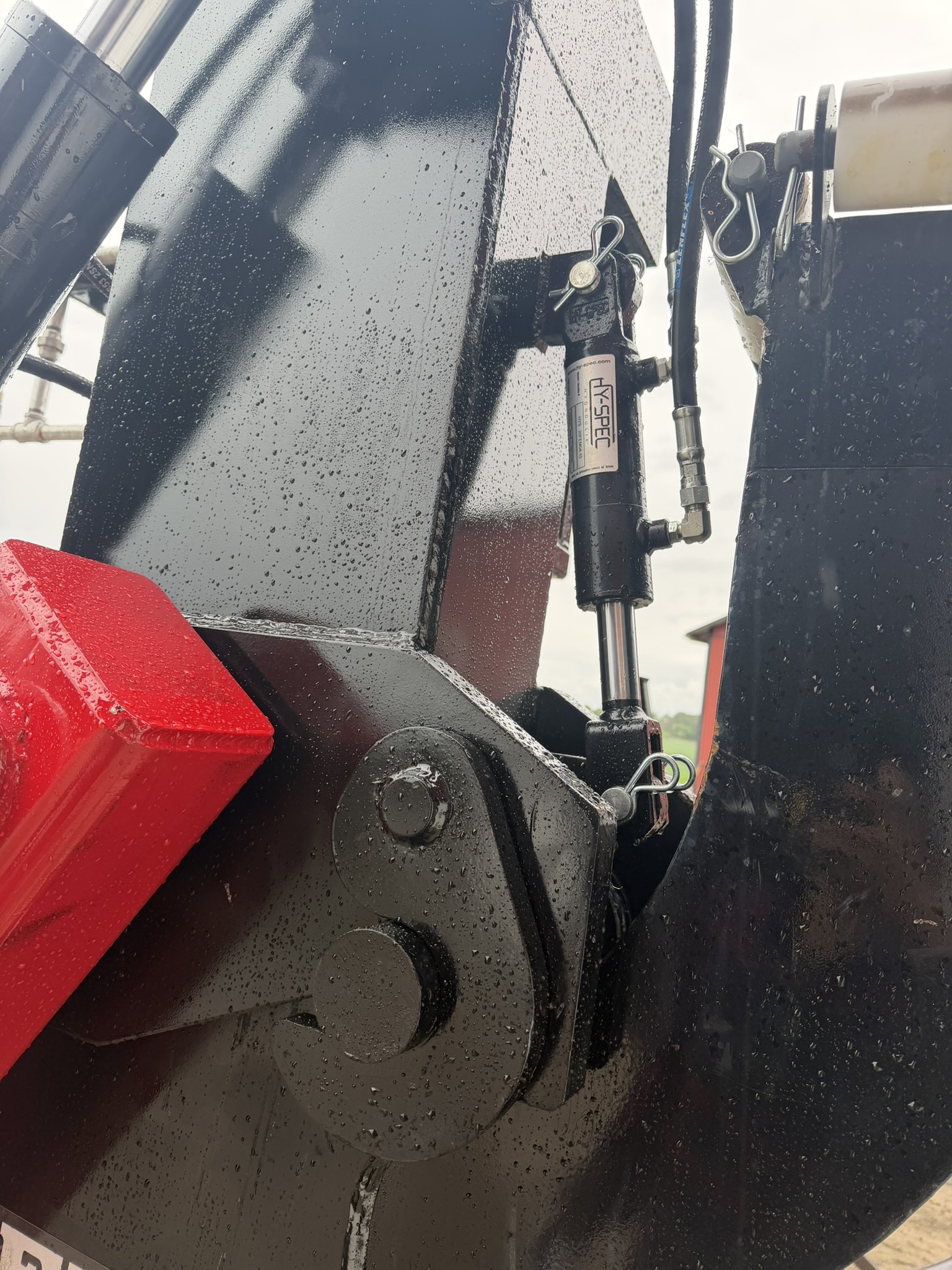

Tryck-klockorna ovan låter dig direkt också se vilket den djupåtgående kraften är för tilten och höjden på skon vilket gör att du kan finjustera in hela förloppet utan att lämna hytten.

Fästpunkter i traktorn

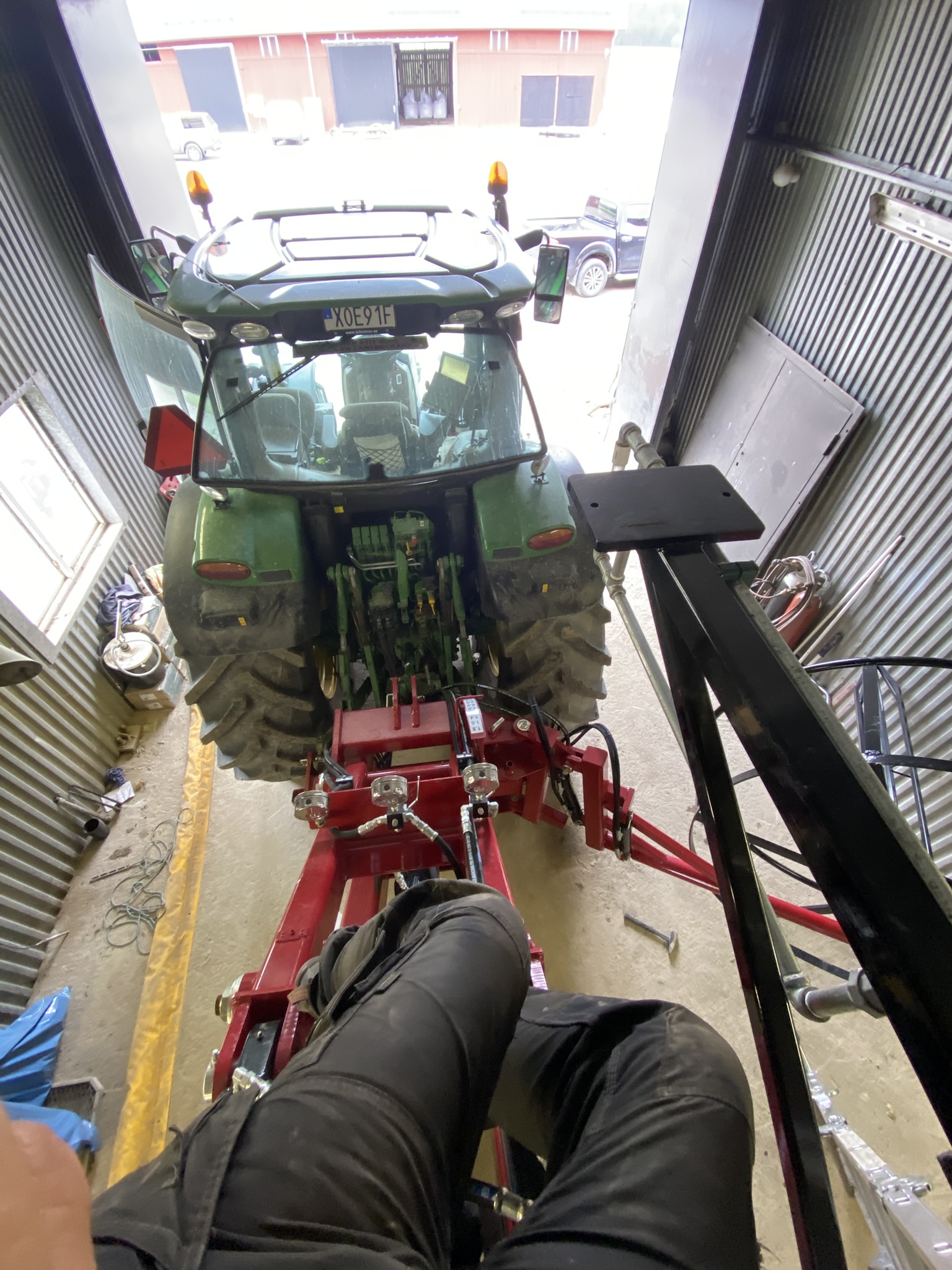

På bilden ser vi det unika 4-punktsfästet för både kat-3 och 4 som tillsammans med dragbalken som fästes i traktorns kula eller jordbruksdrag gör hela plogens främre ram stumt infäst i traktorn. Detta avlastar stab-stag, hydr-armar och ser till att plogen behåller sitt djup utan att lyfta traktorns armar. Man får även den mesta kraften att fördelas på ett rättvist sätt för att skona traktorns bakdel. Dess geometri gör att man får ett så starkt och kraftigt montage som möjligt för underhållsfri körning tack vare stort avstånd mellan alla fyra punkterna på redskapet.

Detta 4-punktsfäste eliminerar också behovet av specialanpassning på bakdelen av traktorn och ger en stum koppling mellan bärare och plog.

Måtten för armar och toppstång passar även direkt på kat-4 quickhitch-snabbkopplingar som är vanliga på de större amerikanska traktorerna vilket underlättar infästning och tillkoppling

Vid beställning väljes platta för kuldrag som bultas eller fast jordbruksdrag efter önskemål från kund.

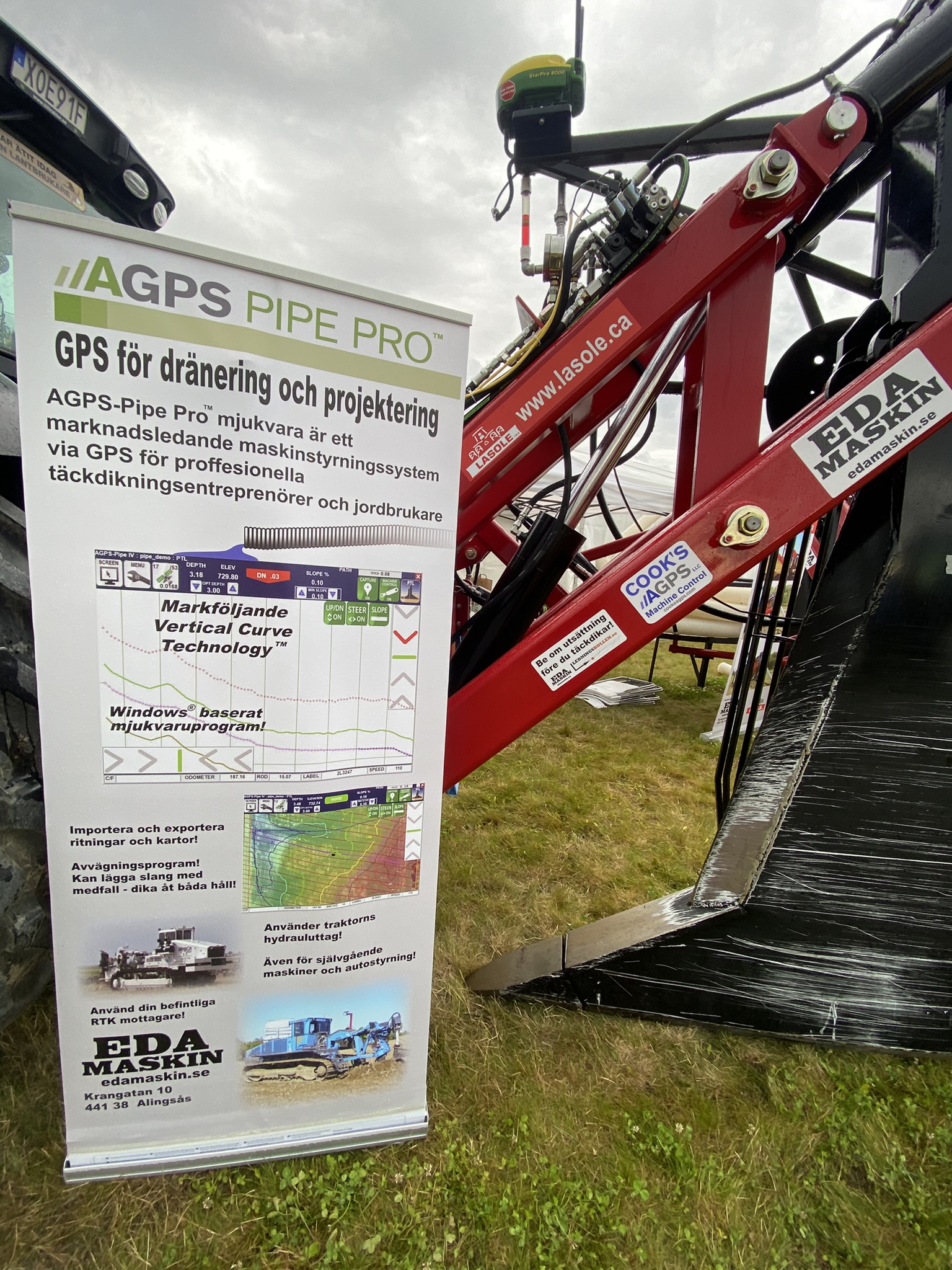

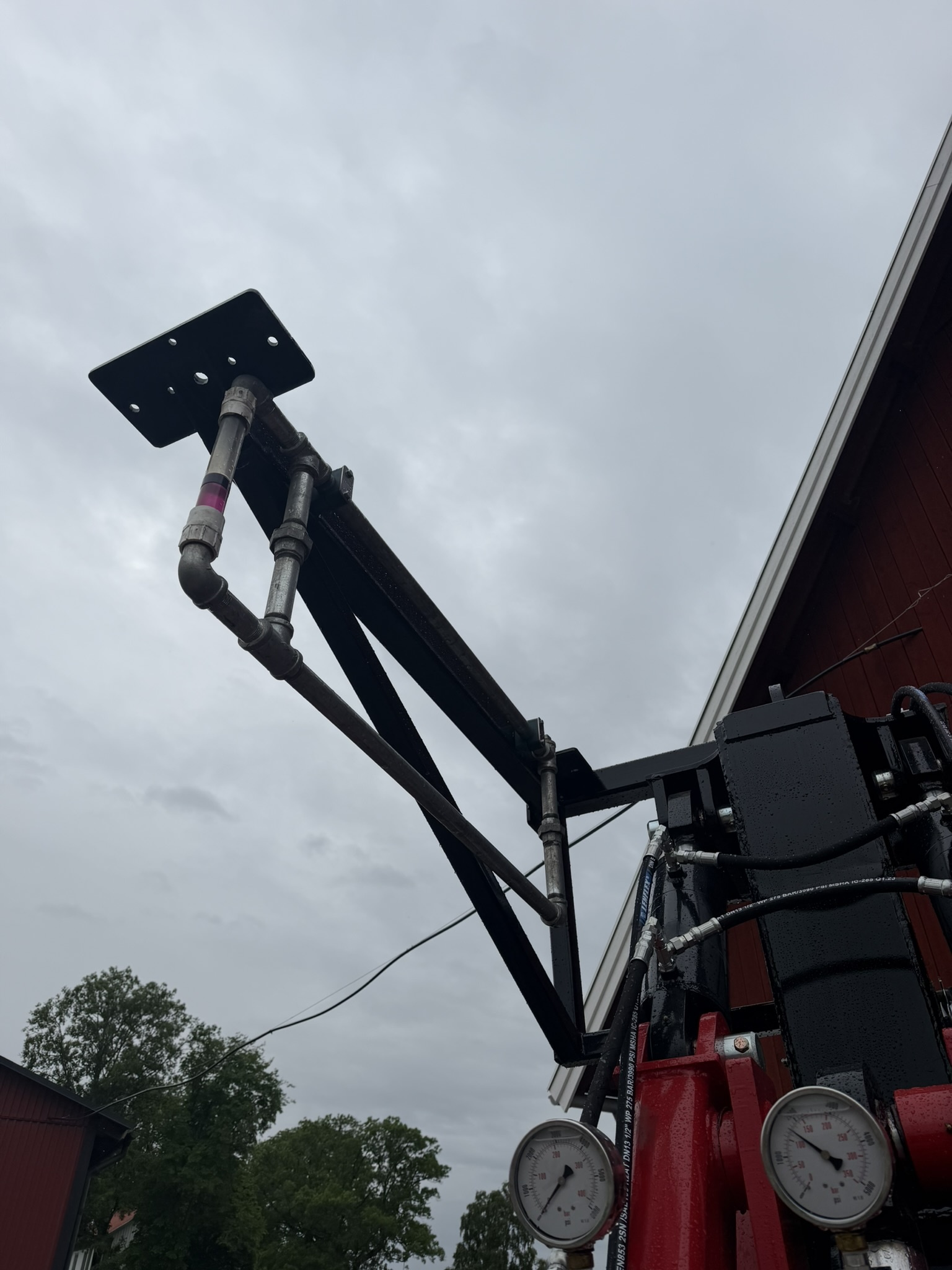

GPS-fäste för antenn

Det mycket kraftiga fästet för antenn och vattenpass lovar dig många problemfria dagar i fält.

Mycket viktigt för de som väljer styrning med laser och lång motormast som kräver stadigt montage för att inte störa mottagning.

Vattenpasset låter dig med precision fixa kopplingsfallet den första metern eller två på ditt sugdike närmast stammen så man slipper få inrusande vatten från stammen in i sugdiket vid högt flöde. Mycket enkel konstruktion i vattenrör som är enkel att laga vid behov av skada.

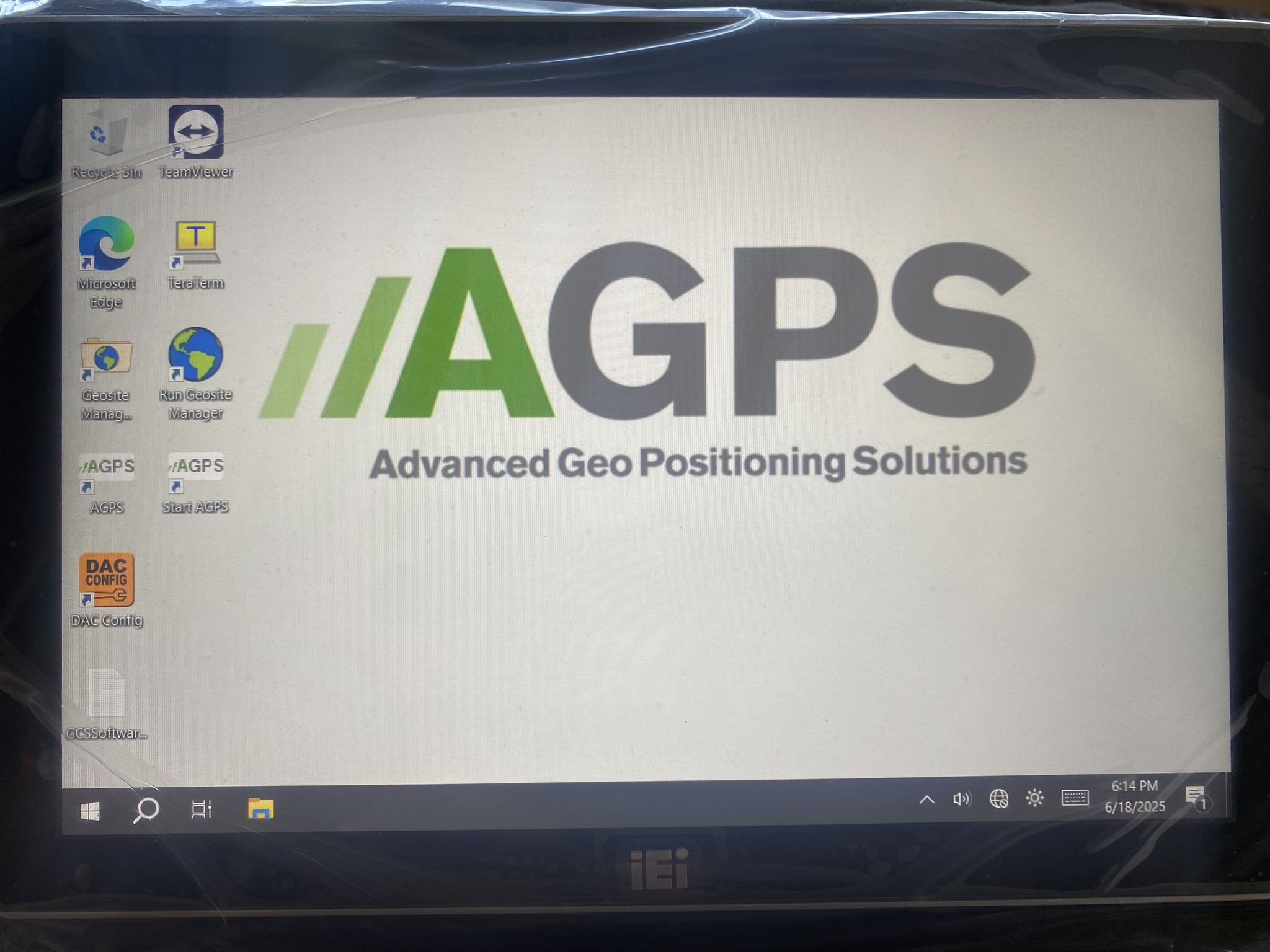

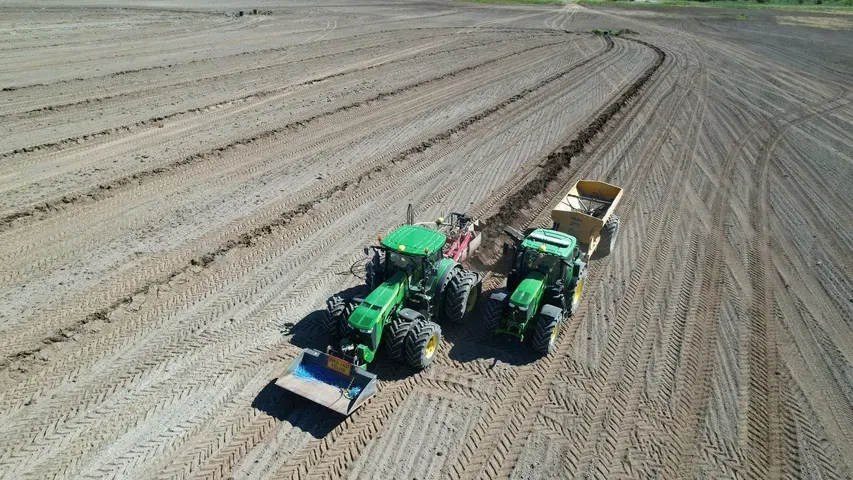

Cook's Agps

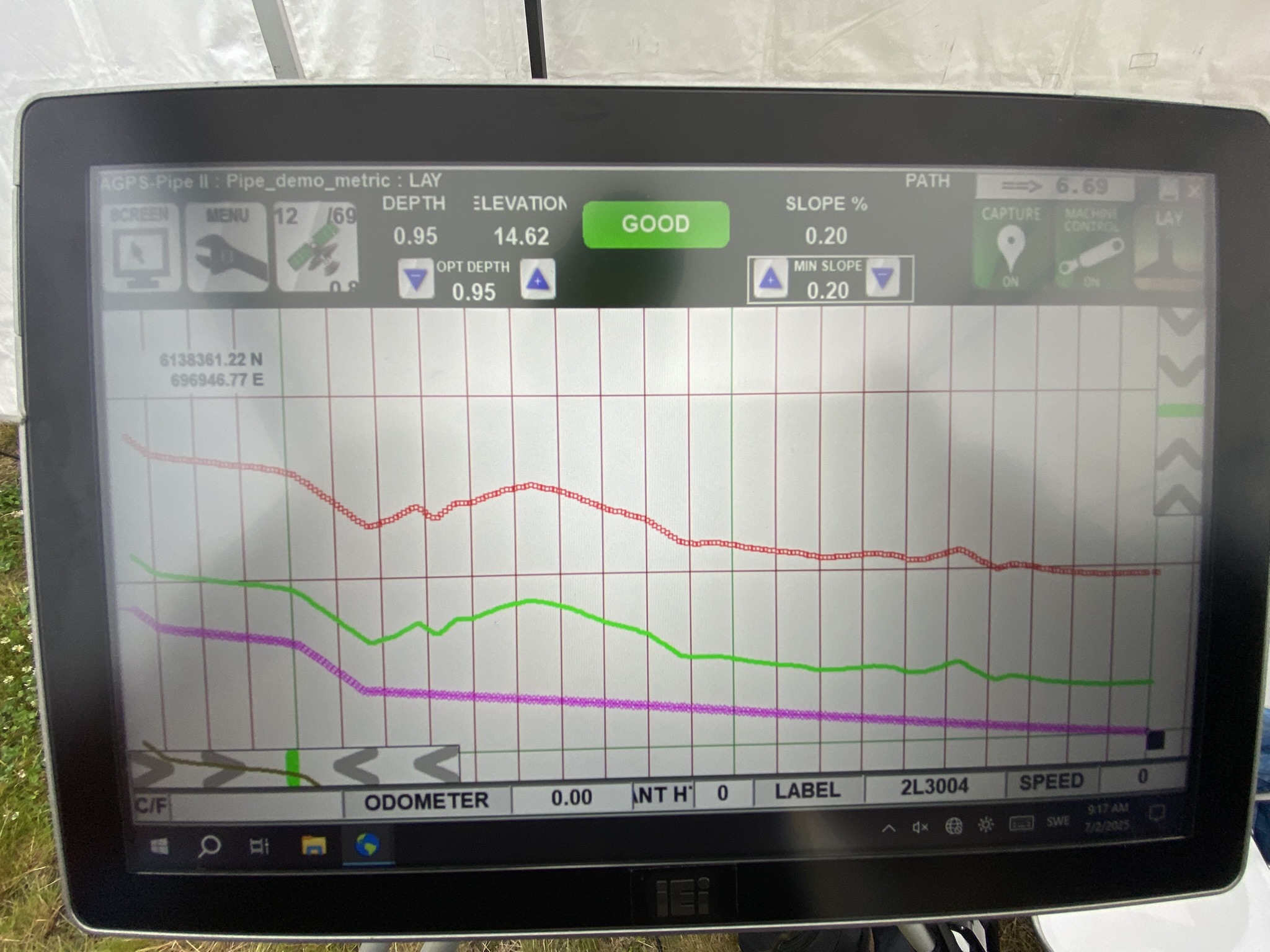

Ingen dikningsutrustnings är bättre än dess styrsystem. Därför levererar vi våra plogar med styrning från det mycket uppskattade gps-systemet  Agps från Cook´s i USA som kan använda de vanligaste förekommande antennerna på marknaden som kunden ofta redan äger förutsatt att de har rtk-noggrannhet. På större John Deere från 8-9020 och nyare till 8-9r -serien och CNH:s T8-T9 och Magnum och Steiger-traktorer kan vi direkt koppla in oss på traktors hydraulventiler vilket ger ett sömlöst styrsystem som är både distinkt och snabbt reagerande. På mindre modeller av dessa märken och traktorer av andra märken där traktorn pratar digital CanBus monterar vi på separat proportionalventil för att styra plogen vilket i sig också gör det enklare att skifta till annan traktor snabbt.

Cook's Agps

Systemet kan kopplas upp mot internet och kan supportas via länk.

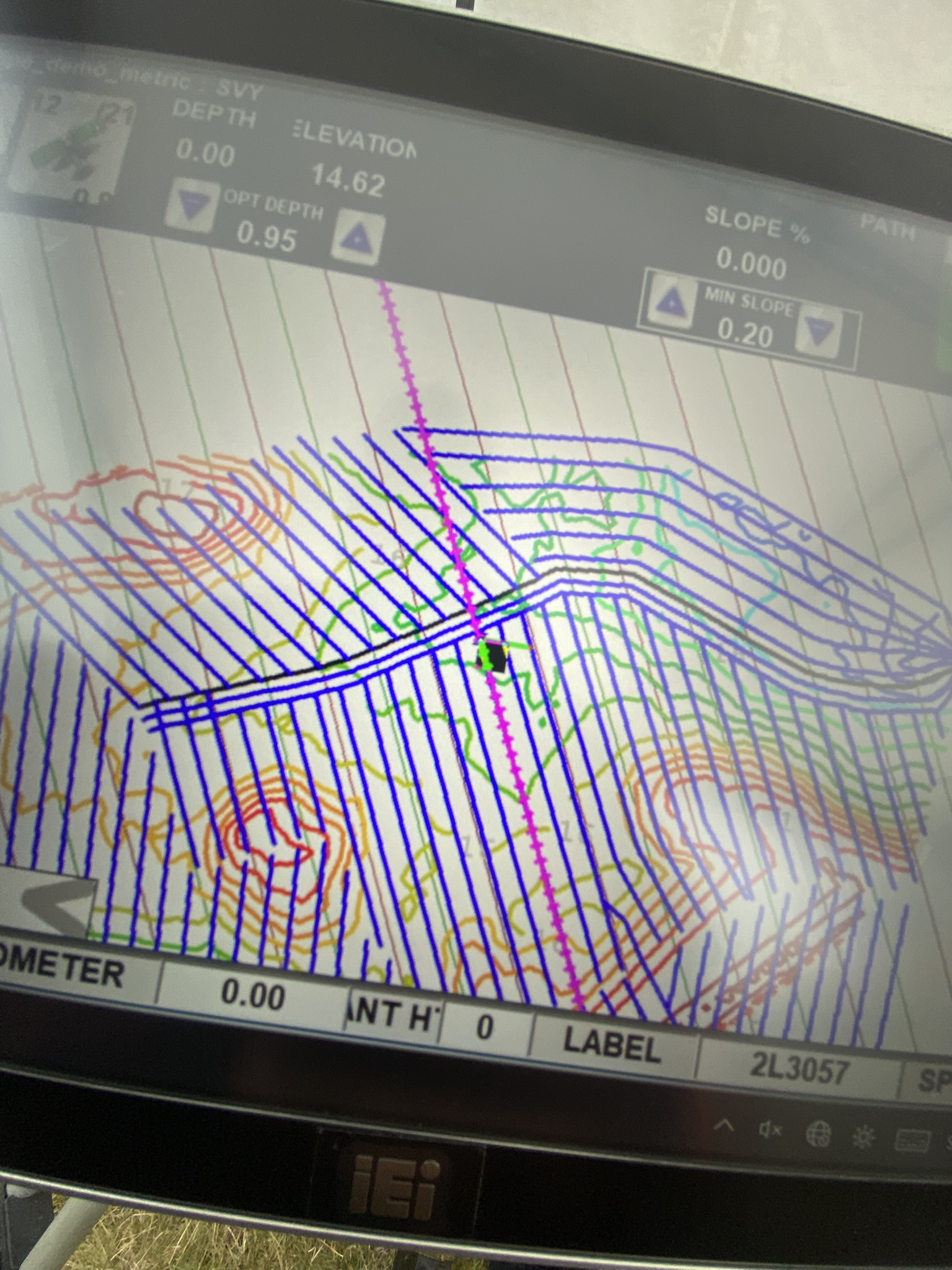

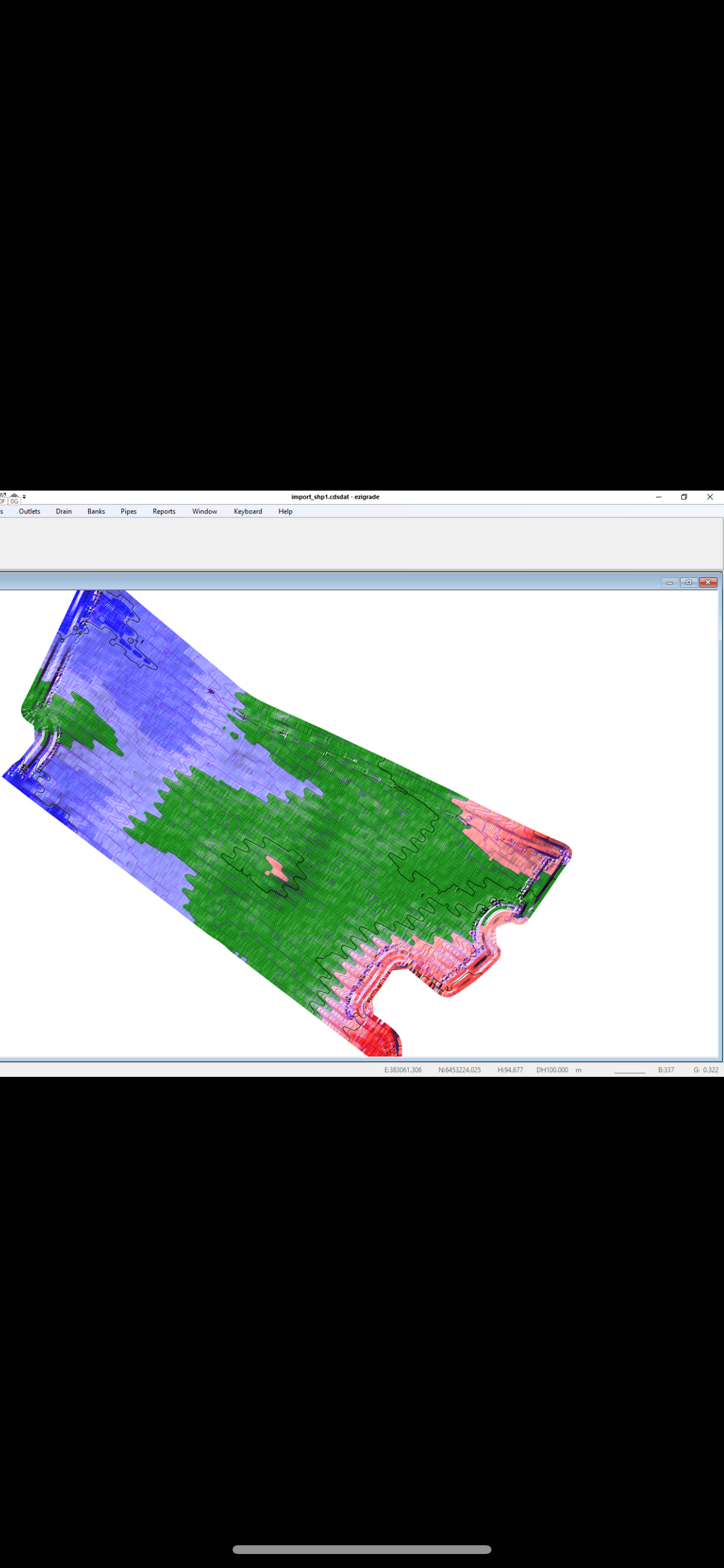

Du importerar och exporterar filer trådlöst såsom nya täckdikningskartor från din leverantör av projektering eller via ditt eget datorprogram där du kan använda egna interpolerade kartor för höjd från tex dina fältarbeten i tex OperationsCenter från john Deere:s driftuppföljningssystem.

Ofta har man då fälten redan avvägda och klara med data från sina fält-arbeten och vad är inte enklare än att använda just dessa för att skapa sitt egna system.

Cook's Agps

Vi monterar alltid en vinkelgivare för exakt styrning av läggarlådans vinkel.

Det ger en noggrann, exakt och responsiv styrning av botten där slangen skall ligga. Sinnrikt och skyddat placerad uppe vid antennfästet behöver den ej kalibreras om eller justeras vid byte mellan liten eller stor sko.

Cook's Agps

Systemet klarar även styrningen av bandstället på många självgående täckdikningsmaskiner förutom dess höjdkorrigering.

Ett givet system för den professionelle entreprenören! Ring och fråga om just din maskin är kompatibel idag.

Finns i fyra olika steg för att passa allas behov och investeringsnivå.

Cook's Agps

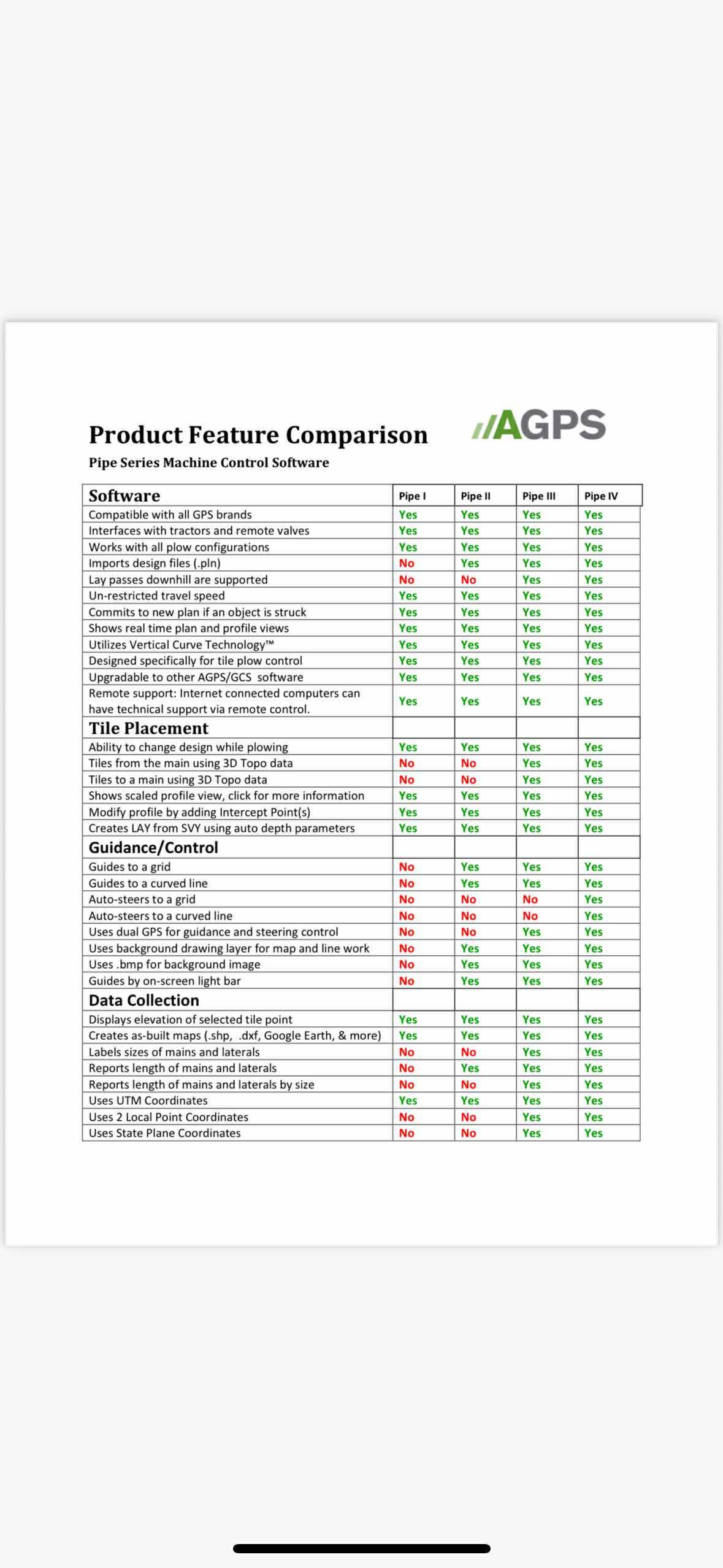

Beskrivning av de fyra olika nivåerna av PIPE 1-4 och dess möjligheter.

För mer information se Cook's hemsida via denna länk:

https://www.cooksagps.com/products

Cook's Agps

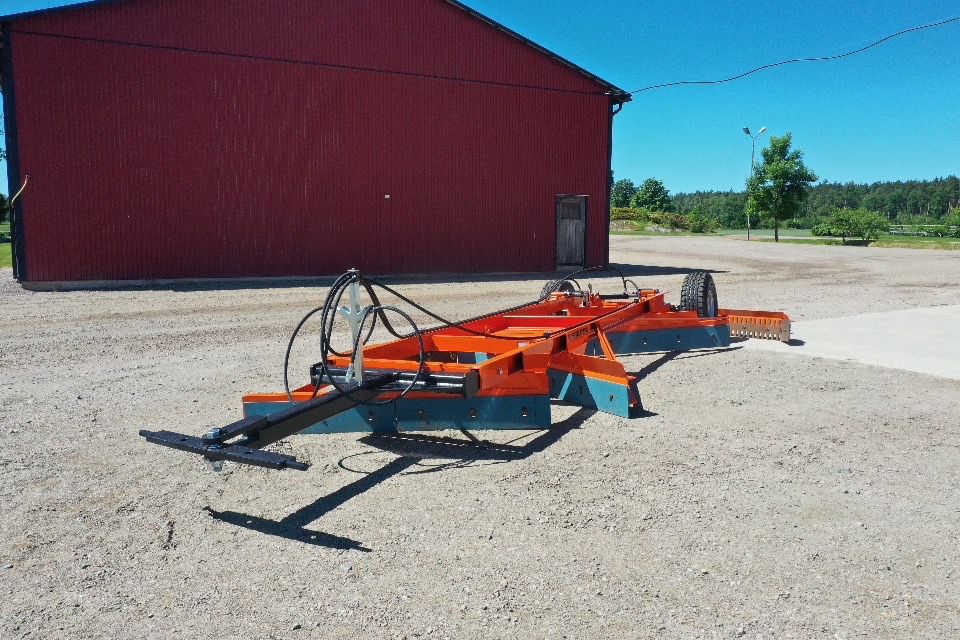

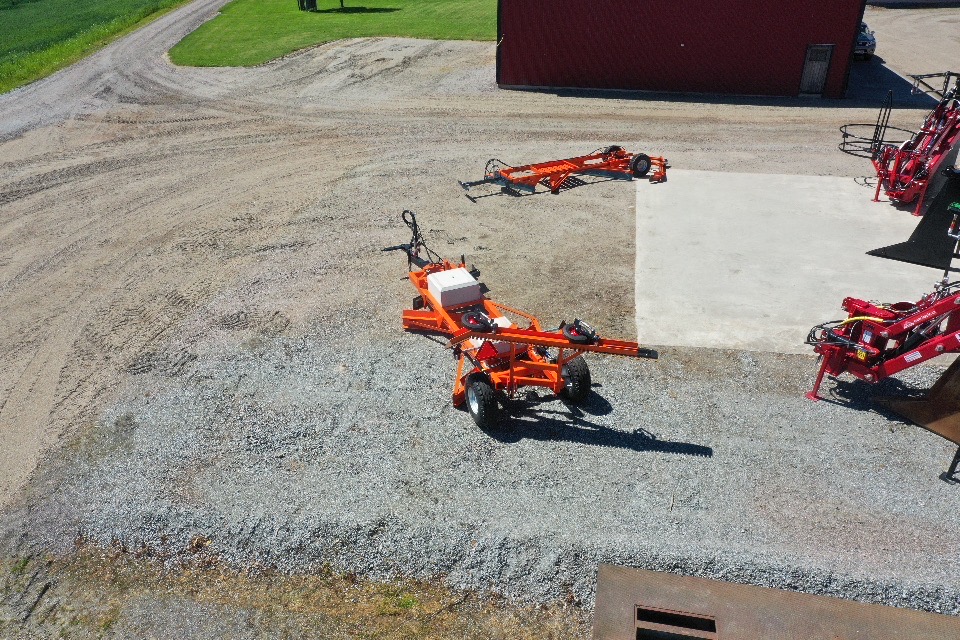

Vår leverantör av GPS kan även styra schaktvagnar och blad för yt-planering.

Likt plogstyrningen kan vi även då använda traktorns egna ventiler på vissa kompatibla traktormodeller.

Se mer på Cook's hemsida:

https://www.cooksagps.com/brochures
